ГОСТ 23279-2012 — межгосударственный стандарт на сварные арматурные сетки. Стержни в них расположены в двух перпендикулярных направлениях и соединены контактной точечной сваркой. Для противодроновой защиты из такой сетки делают жёсткие панели: экраны вокруг оборудования, ограждения проёмов, боковые стены защитных конструкций.
Для экрана важны пять параметров: шаг стержней (от 75 до 500 мм), их диаметр (3–10 мм у лёгких сеток), класс стали, число сваренных пересечений и прочность сварного узла. Защитного покрытия стандарт не предусматривает, поэтому его задают отдельно.
| Параметр | Значение по ГОСТ 23279-2012 | Зачем нужен в противодроновом экране |
|---|---|---|
| Шаг стержней (лёгкие сетки) | 75–500 мм | Задаёт размер ячейки, через которую не пройдёт аппарат |
| Диаметр стержней (лёгкие сетки) | 3–10 мм | Определяет прочность и массу панели |
| Ширина и длина плоской лёгкой сетки | 650–3800 мм и 850–9000 мм | Размер одной панели и число стыков |
| Соединение стержней | Контактная точечная сварка | Жёсткость полотна, узел не смещается |
| Несваренные пересечения | Не более 2 на 1 м² | Каждый пропуск ослабляет панель |
| Прочность узла на срез | Не менее 30 % разрывного усилия меньшего стержня (если не требуется равнопрочность) | Узел не отрывается при ударе |
| Отклонение от прямолинейности | Не более 6 мм на 1 м | Ровная плоскость панели, плотный стык с соседними |
| Защитное покрытие | Не нормируется | Его задают отдельно в заказе |
Можно ли использовать арматурную сетку для защиты от дронов
Можно, но с оговоркой: ГОСТ 23279-2012 не входит в список стандартов на защитные сетки в СП 542.1325800.2024. Свод правил в пункте 6.2.1 допускает сварные сетки как «улавливающие конструкции других типов» при условии, что их несущая способность подтверждена для сочетаний эксплуатационных и особых нагрузок, в том числе удара аппарата.
ГОСТ гарантирует геометрию сетки, класс стали и качество сварки, а пригодность панели для защиты от БПЛА доказывают отдельно, расчётом или испытанием. Для кручёных сеток по ГОСТ Р 51285 и плетёных по ГОСТ 5336 свод правил такого отдельного подтверждения не оговаривает: они названы в нём прямо.
В противодроновых конструкциях сварная сетка применяется двумя способами:
- Открытая жёсткая панель. Сетка натянута на раму или закреплена на каркасе и сама работает как преграда.
- Арматура железобетонных защитных элементов. Это стены и перекрытия над оборудованием. Здесь сетка используется по прямому назначению стандарта.
Главное отличие от кручёной сетки — жёсткость. Сварной узел не даёт стержням смещаться, поэтому панель держит форму без натяжения и не провисает. У жёсткости есть обратная сторона: панель почти не деформируется, и энергия удара сразу передаётся на крепления и каркас.
| Свойство | Сварная сетка по ГОСТ 23279-2012 | Кручёная сетка двойного кручения |
|---|---|---|
| Поведение при ударе | Жёсткая, нагрузка уходит на крепления | Гибкая, гасит энергию прогибом |
| Форма без натяжения | Держит | Нужны тросы или рама |
| Масса 1 м² | 1–12 кг и больше (расчёт ниже) | 1–2,4 кг |
| Поставка | Плоские карты и рулоны | Рулоны |
| Покрытие по стандарту | Нет | Цинк, сплав ЦАММ, полимер |
| Типичное место в защите | Вертикальные экраны, ограждения проёмов, клетки вокруг оборудования | Навесы и перекрытия большой площади |
Какой тип сварной сетки подходит для противодроновой панели
Для открытых экранов подходят лёгкие сетки типов 4 и 5: у них стержни диаметром 3–10 мм и мелкий шаг. Тяжёлые сетки типов 1–3 со стержнями 12–40 мм рассчитаны на работу внутри бетона и для открытой панели избыточны по массе.
Стандарт делит сетки на пять типов по диаметру стержней и направлению рабочей арматуры. Рабочая арматура воспринимает расчётную нагрузку, распределительная удерживает её в проектном положении.
| Тип | Группа | Диаметры стержней, мм | Особенность | Роль в защите от БПЛА |
|---|---|---|---|---|
| 1 | Тяжёлая | Рабочие 12–40, распределительные 6–16 | Рабочая арматура вдоль сетки | Армирование железобетонных защитных стен |
| 2 | Тяжёлая | 12–25 и 6–16 | Рабочая арматура в обоих направлениях | Армирование плит и перекрытий |
| 3 | Тяжёлая | 6–16 и 12–25 | Рабочая арматура поперёк сетки | Армирование железобетонных элементов |
| 4 | Лёгкая | 3–10 | Поперечные стержни на всю ширину | Основной вариант для открытых панелей |
| 5 | Лёгкая | 3–5 и 5–10 | Поперечные стержни смещены и короче ширины сетки | Рулонная поставка, полосы с нахлёстом |
Для экрана есть ещё одно ограничение. Отношение меньшего диаметра к большему должно быть не меньше 0,25: если продольные стержни 10 мм, поперечные нельзя взять тоньше 2,5 мм. В одном направлении все стержни одного диаметра.
Рулонной стандарт разрешает делать только лёгкую сетку с продольными стержнями 3–5 мм. Сетку толще поставляют плоскими картами, и это сразу определяет, как её везти и поднимать на высоту.
Какой шаг стержней нужен, чтобы дрон не прошёл сквозь сетку
Для защиты от FPV-дронов обычно берут шаг 100–150 мм. Ячейка 200 мм и крупнее работает только как несущий слой под более мелкое полотно. Окончательно шаг назначает проект, исходя из угрозы и требования удерживать обломки.

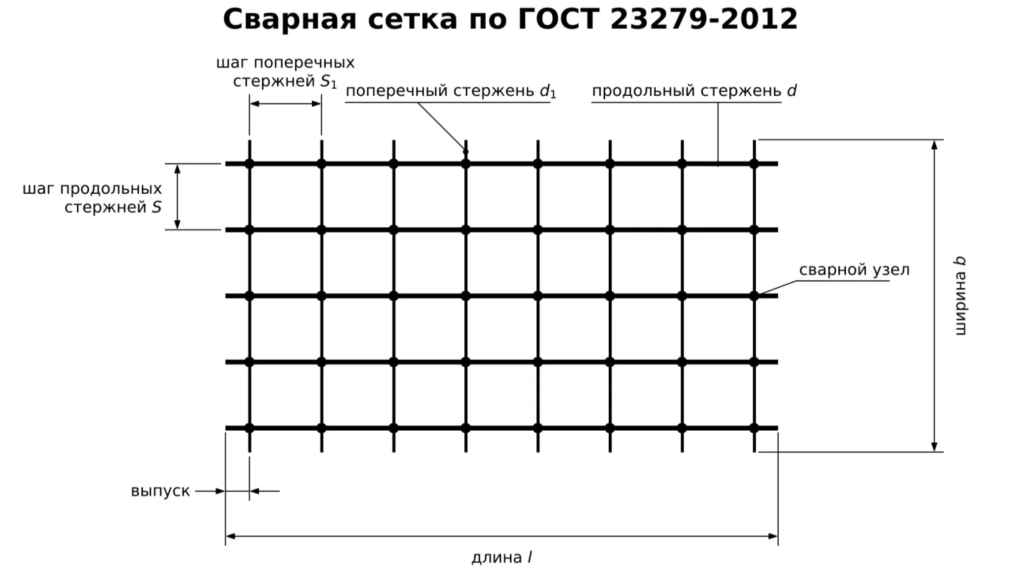

Шаг в ГОСТе — расстояние между осями стержней, поэтому чистый просвет ячейки меньше на диаметр стержня. У сетки с шагом 100 мм из стержня 5 мм просвет 95 мм.
| Шаг продольных стержней, мм | Шаг поперечных стержней, мм | Примечание стандарта |
|---|---|---|
| 100 | 100 | Основной ряд |
| 150 | 75, 125 | Только при технико-экономическом обосновании |
| 200 | 150, 175, 200 | Основной ряд (175 — по обоснованию) |
| 300 | 250, 300 | Основной ряд |
| 400 | 400 | Основной ряд |
| 500 | — | Только продольный шаг |
Ячейку можно собрать из любого продольного и поперечного шага, например 100 × 150 мм. Самая мелкая ячейка по стандарту — 100 × 75 мм. Она лучше других задерживает фрагменты разрушенного аппарата.
У края сетки и в месте реза стандарт допускает доборный шаг от 50 мм. Для экрана это полезно: панель можно подогнать под размер проёма, и у кромки не останется широкой щели.

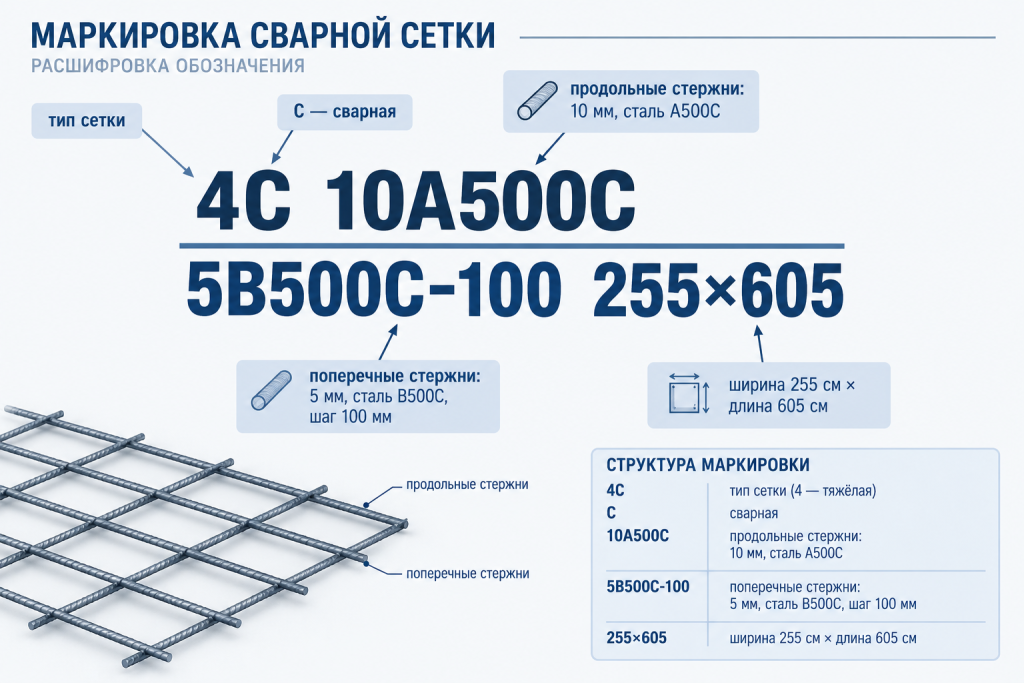

Как расшифровать марку сварной сетки при заказе
Марка содержит тип сетки, букву С (сварная), диаметры и классы стали продольных и поперечных стержней, шаг, ширину и длину в сантиметрах. Запись 4С 10A500C / 5B500C-100 255×605 означает лёгкую сетку типа 4 с продольными стержнями 10 мм из стали A500C, поперечными 5 мм из стали B500C, шагом 100 мм, шириной 2550 мм и длиной 6050 мм.
Как читать марку по частям:
| Часть марки | Что означает |
|---|---|
| 4 | Тип сетки |
| С | Сварная сетка (у рулонной добавляют индекс «р»: Ср) |
| 10A500C над чертой | Продольные стержни: диаметр 10 мм, класс A500C |
| 5B500C-100 под чертой | Поперечные стержни: диаметр 5 мм, класс B500C, шаг 100 мм |
| 255×605 | Ширина и длина в сантиметрах |
Дробь в конце, например 125+175/20, означает выпуски продольных стержней 125 и 175 мм, поперечных 20 мм. Указывают, если выпуски отличаются от 25 мм.
Ширину и длину в марке пишут в сантиметрах, а шаг и выпуски — в миллиметрах. Если смешать единицы в спецификации, на объект приедут панели в 10 раз меньше нужных.
Выпуски — концы стержней за крайним поперечным или продольным стержнем. Обычно они 25 мм. Для экрана длину выпуска стоит задать в заказе: за выпуски панель заводят в раму или соединяют внахлёст с соседней.
Из какой стали делают сетку и какое усилие держит один стержень
Лёгкие сетки делают из арматурной стали B500C диаметром 4–5 мм, проволоки Вр-I диаметром 3–5 мм и стержневой стали A400, A500C, B500C, A240 диаметром 6–10 мм. Число в обозначении класса — гарантированный предел текучести в Н/мм², поэтому стержень A500C или B500C начинает необратимо деформироваться при напряжении 500 Н/мм².
Для экрана лучше подходят стали класса 500 с буквой С: они рассчитаны на сварку и сохраняют прочность в зоне узла. Сталь A240 гладкая. Если рабочая арматура сетки из неё, стандарт требует сварить все пересечения.
| Диаметр стержня, мм | Площадь сечения, мм² | Усилие при пределе текучести 500 Н/мм², кН |
|---|---|---|
| 4 | 12,6 | 6,3 |
| 5 | 19,6 | 9,8 |
| 6 | 28,3 | 14,1 |
| 8 | 50,3 | 25,1 |
| 10 | 78,5 | 39,3 |
Последнего столбца в стандарте нет: это расчёт, площадь сечения умноженная на 500 Н/мм². Для сравнения: проволока кручёной сетки диаметром 2,7 мм рвётся при 2–3 кН. Значит, один стержень сварной сетки диаметром 5 мм держит примерно втрое больше одной проволоки кручёной.
Сетку из нужного класса стали и диаметра можно заказать в «Хопёр Сталь». Марку стали по стандарту указывают в заказе так же, как в проекте.
Сколько пересечений должно быть сварено в противодроновой панели
В защитном экране стоит требовать сварки всех пересечений, хотя стандарт этого не обязывает. Для стержней периодического профиля ГОСТ разрешает варить узлы через один или через два в шахматном порядке и допускает до двух непроваренных пересечений на 1 м².
Для бетона пропуски некритичны: стержни держит сам бетон. В открытой панели несваренный узел — место, где стержни разойдутся при ударе и откроют ячейку вдвое больше расчётной. Поэтому в заявке пишут прямо: «все пересечения сварены». Стандарт допускает такое требование, если оно есть в рабочих чертежах.
Даже при сварке вразбежку крайние стержни стандарт требует варить во всех пересечениях. Это важно для крепления: кромка панели остаётся целой.
Прочность сварного узла стандарт задаёт по ГОСТ 10922. Если равнопрочность узла и стержня не требуется, узел должен выдерживать на срез не меньше 30 % разрывного усилия меньшего из свариваемых стержней. Для стержня 5 мм это около 3 кН на один узел (расчёт). Если панель будет работать как самостоятельная преграда, в заказе разумно требовать равнопрочные соединения по ГОСТ 10922.
| Требование к сварке | Норма ГОСТ 23279-2012 | Что проверить для экрана |
|---|---|---|
| Способ соединения пересечений | Контактная точечная сварка по ГОСТ 14098 | Ручная дуговая прихватка вместо точечной сварки — отклонение от стандарта |
| Осадка в узле | 0,2–0,5 от меньшего диаметра | Меньше — непровар, больше — стержень пережжён и ослаблен |
| Стыки рабочих стержней по длине | Не более 2 на 6 м и 3 на 12 м, контактная стыковая сварка | Стыки соседних стержней разнесены минимум через три стержня |
| Ударная проверка | Узлы не разрушаются при сбрасывании сетки с высоты 1 м | Сетки, прошедшие эту проверку на заводе, не теряют узлы при разгрузке |
Нужно ли покрытие на сварную сетку для уличного экрана
Нужно. ГОСТ 23279-2012 не предусматривает защитного покрытия: сетка поставляется из чёрной стали, потому что предназначена для работы внутри бетона. Если поставить её на улице без покрытия, она заржавеет в первые месяцы, начиная со сварных узлов.
Покрытие задают отдельной строкой в заказе. Есть три варианта:
| Вариант | Как получают | Где уместен |
|---|---|---|
| Горячее цинкование готовых панелей | Окунание в расплав цинка по ГОСТ 9.307 после сварки | Длительная эксплуатация на улице, узлы защищены вместе со стержнями |
| Окраска | Грунт и эмаль по металлу | Временные экраны, места, где панель можно обслуживать и подкрашивать |
| Сетка из оцинкованной проволоки | Выпускается по другим стандартам и ТУ, не по ГОСТ 23279 | Тонкие сетки, где цинк сохраняется после сварки |
Цинкование после сварки надёжнее, чем сварка оцинкованной проволоки: в узле цинк выгорает, и именно там начинается коррозия. Для панелей, которые стоят годами, это решающий довод.
Сколько весит сварная сетка и какую нагрузку она даёт на каркас
Квадратный метр лёгкой сетки весит от 1 до 12 кг в зависимости от диаметра и шага. Панель из стержня 5 мм с ячейкой 100 × 100 мм весит около 3 кг/м², из стержня 8 мм — уже почти 8 кг/м².
Стандарт массу не приводит. Значения ниже — расчёт для квадратной ячейки с одинаковыми стержнями в обоих направлениях, без выпусков и покрытия; цинк добавляет ещё несколько процентов.
| Диаметр стержня, мм | Шаг 100 × 100 мм | Шаг 150 × 150 мм | Шаг 200 × 200 мм |
|---|---|---|---|
| 4 | 1,97 | 1,32 | 0,99 |
| 5 | 3,08 | 2,05 | 1,54 |
| 6 | 4,44 | 2,96 | 2,22 |
| 8 | 7,90 | 5,27 | 3,95 |
| 10 | 12,3 | 8,22 | 6,17 |
Масса указана в килограммах на 1 м².
Из таблицы следуют два вывода для проекта:
- Диаметр влияет на массу в квадрате. Переход со стержня 5 мм на 8 мм при том же шаге увеличивает массу в 2,6 раза. Поэтому толстый стержень берут там, где нужна прочность, а не «с запасом».
- Шаг влияет на массу линейно. Сетка с шагом 100 мм вдвое тяжелее сетки с шагом 200 мм из того же стержня.
Экран площадью 100 м² из сетки 5 мм с шагом 100 мм весит около 310 кг. Это постоянная нагрузка на каркас без учёта рам, крепежа и наледи. Плоские сетки по стандарту увязывают в пакеты массой до 3 т, поэтому для подъёма на высоту нужна техника.
Как принять сварную сетку на объекте
При приёмке проверяют марку на бирке, размеры панели, шаг стержней, выпуски, прямолинейность стержней и осадку в узлах. Если хотя бы один показатель не прошёл, проверяют удвоенную выборку. Если и там есть брак, все сетки партии принимают поштучно.
| Что проверяют | Норма | Инструмент |
|---|---|---|
| Ширина, длина, шаг стержней, выпуски | По марке и рабочим чертежам, допуски по ГОСТ 10922 | Рулетка или металлическая линейка |
| Прямолинейность стержней | Не более 6 мм на 1 м | Линейка, натянутая нить |
| Разница диагоналей плоской сетки | По ГОСТ 10922 | Рулетка |
| Осадка в узлах | 0,2–0,5 от меньшего диаметра | Штангенциркуль |
| Несваренные пересечения | Не более 2 на 1 м², для экрана — ни одного, если это прописано в заказе | Визуально |
Разница диагоналей показывает, не перекошена ли панель. Перекошенная карта не встанет в прямоугольную раму без щели у одного из углов.
К каждому пакету и рулону крепят не меньше двух бирок с разных сторон. На них указывают изготовителя, марку сетки, число сеток в пакете, массу в тоннах, номер партии и дату изготовления. Партию сопровождает документ о качестве, подписанный ответственным за технический контроль.
Как хранить и перевозить сетку до монтажа экрана
Сварную сетку хранят в крытом помещении, пакетами по маркам, на деревянных подкладках толщиной не меньше 30 мм. Перевозят только горизонтально.
Правила складирования по стандарту:
- штабели пакетов — не выше 2 м;
- рулоны — не больше трёх ярусов;
- между штабелями — проход не меньше 0,5 м;
- прокладки между пакетами — строго одна над другой по вертикали, иначе нижние сетки прогнутся.
Пакет обвязывают мягкой проволокой не меньше чем в четырёх местах, рулон — в трёх. Для оцинкованных панелей добавьте одно правило сверх стандарта: не стропите их стальным тросом без прокладок, содранный цинк на кромке станет очагом коррозии.
Сварные сетки для жёстких противодроновых экранов можно заказать в «Хопёр Сталь»: под заявку подберут диаметр, шаг и размер карт.
- ГОСТ 23279-2012. Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия. Введён с 1 июля 2013 г. взамен ГОСТ 23279-85.
- ГОСТ 10922-2012. Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия.
- Свод правил СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования», пп. 6.2.1 и 9.2.2.
