Тросовые системы защиты от БПЛА используют как несущую основу для сетчатых экранов, навесов и пространственных защитных контуров. Тросы удерживают защитное полотно в проектном положении и передают нагрузки от сетки на опоры, анкеры и основания.
При проектировании учитывают не только диаметр и прочность троса. На работу конструкции влияют длина пролётов, масса сетки, провисание, шаг несущих линий, климатические нагрузки, крепёж и несущая способность опор.
Тросовая защита от БПЛА
Тросовая защита от БПЛА — это конструкция, в которой система натянутых тросов служит несущей основой для защитной сетки. Нагрузка от полотна через крепления и тросы передаётся на опоры, анкеры и фундаменты.
В состав системы могут входить:
- продольные и поперечные тросы;
- крайние и промежуточные опоры;
- талрепы;
- коуши;
- тросовые зажимы;
- анкеры;
- растяжки;
- крепления сетчатого полотна;
- фундаменты или другие рассчитанные основания.

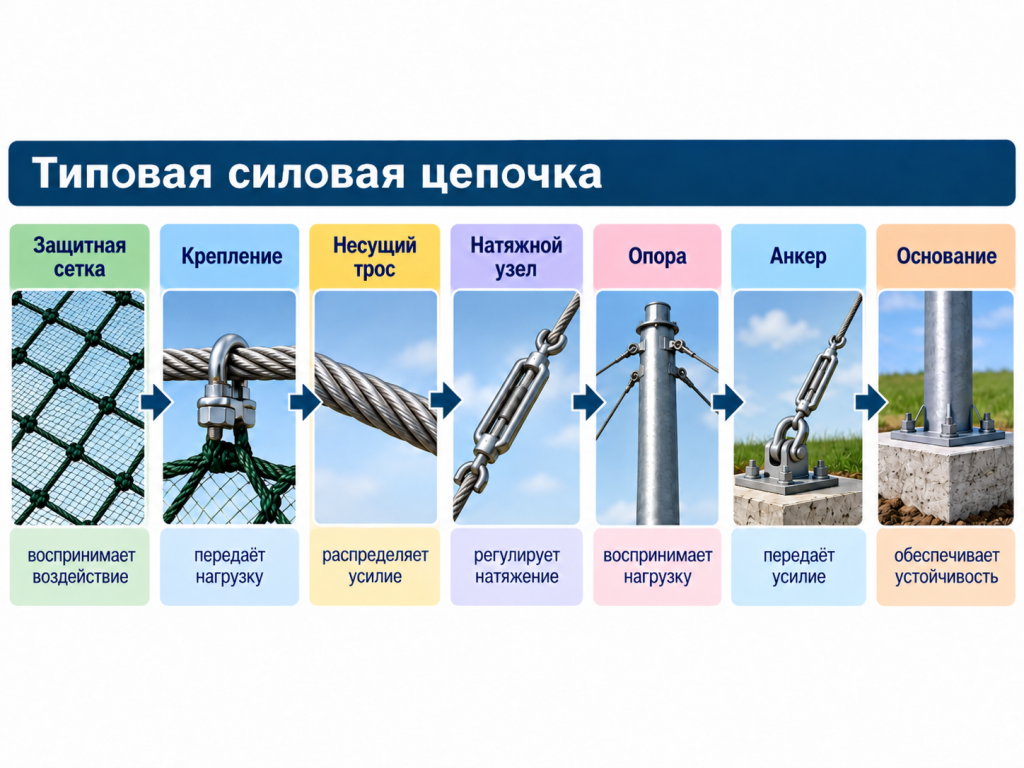

Прочность такой системы определяется не отдельным тросом, а всей цепочкой передачи нагрузки. Усиленный канат не компенсирует слабый анкер, недостаточно устойчивую опору или неподходящий крепёж.
Тросовые системы защиты от БПЛА
Тросовая система состоит из несущих линий, опор, анкерных и натяжных узлов, а также креплений защитного полотна. Каждый элемент выполняет отдельную функцию, но работает только в составе общей конструкции.
| Элемент | Функция |
| Несущий трос | Поддерживает сетчатое полотно и передаёт нагрузку |
| Опора | Формирует высоту и границы пролёта |
| Талреп | Позволяет регулировать длину и натяжение троса |
| Анкер | Передаёт усилие от троса на основание |
| Коуш | Защищает трос от чрезмерного изгиба в петле |
| Тросовые зажимы | Фиксируют концевые соединения |
| Растяжки | Повышают устойчивость крайних опор |
| Крепления сетки | Передают нагрузку от полотна на несущие линии |
| Основание | Воспринимает усилия от опор и анкеров |
Для стальных канатов технические требования выбирают по применимым стандартам и документации на конкретный тип каната. При расчёте нагрузок на строительные конструкции учитывают действующие требования по нагрузкам и воздействиям.

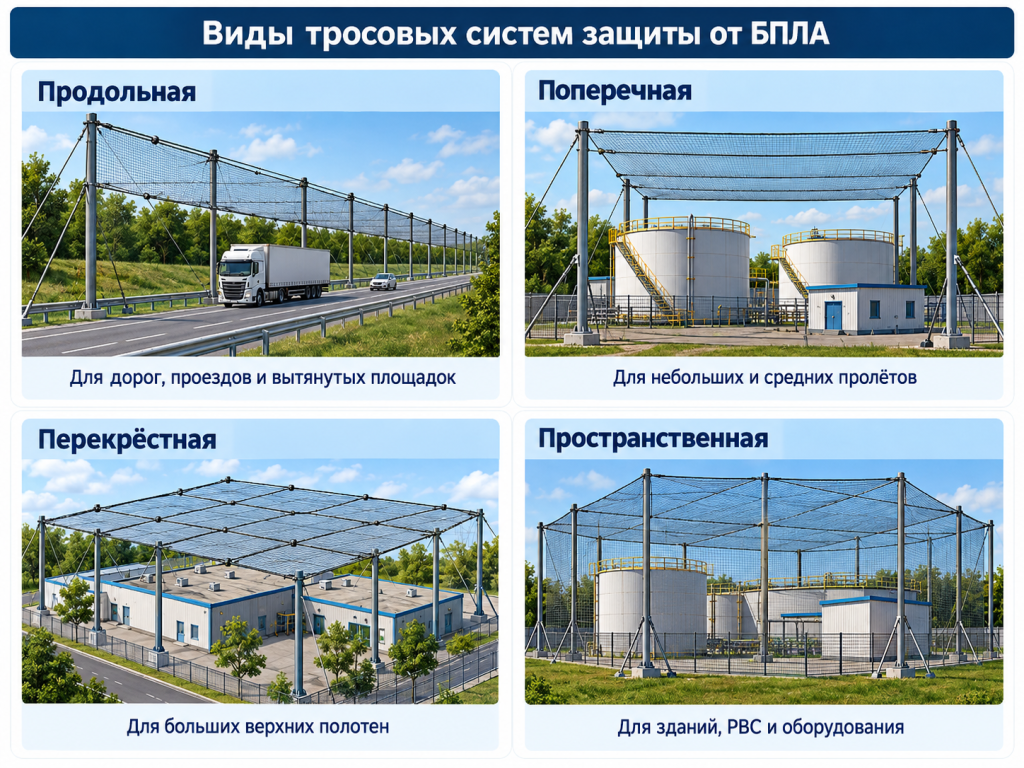

Виды тросовых систем защиты от БПЛА
Основные виды — продольная, поперечная, перекрёстная и пространственная тросовая система. Конкретную схему выбирают по форме объекта, размерам пролётов, площади сетки и расположению доступных опор.
Продольная тросовая система
Продольная система состоит из нескольких параллельных тросов, расположенных вдоль защищаемого объекта. Она удобна для дорог, технологических проездов и других вытянутых участков.
Сетчатое полотно крепится к нескольким параллельным несущим линиям. Концы тросов закрепляются на крайних опорах или анкерных узлах.
Поперечная тросовая система
Поперечная система соединяет тросами противоположные стороны защищаемой зоны. Она подходит для перекрытия небольших и средних по ширине площадок.
С увеличением ширины пролёта возрастает влияние провисания и горизонтального усилия на опоры. Поэтому длинные поперечные пролёты нельзя рассчитывать только по прочности выбранного каната.
Перекрёстная тросовая система
Перекрёстная система образует решётку из продольных и поперечных тросов. Такая схема уменьшает свободную площадь отдельных участков полотна и распределяет нагрузку между большим количеством несущих линий.
Её применяют для крупных верхних экранов и сетчатых навесов. Шаг тросов выбирают по характеристикам сетки и расчётным нагрузкам.
Пространственная тросовая система
Пространственная система включает верхние и боковые несущие тросы, образующие объёмный защитный контур. Она подходит для зданий, резервуаров, оборудования и других объектов, которые необходимо закрыть не только сверху.
В такой конструкции отдельно рассчитывают верхние и боковые участки. Это связано с различным направлением нагрузок и разной схемой передачи усилий на опоры.
Защита от БПЛА тросовыми сетками
Защита от БПЛА тросовыми сетками — это способ физического перекрытия пространства с помощью сетчатого полотна, закрепленного на натянутых тросах. Такая система создает препятствие для пролета дронов и помогает защитить объекты, технику и отдельные участки территории.
Такая схема позволяет:
- перекрывать крупные площади;
- уменьшать массу несущего каркаса;
- регулировать натяжение;
- делить сетку на отдельные секции;
- заменять повреждённые участки;
- создавать съёмные и временные конструкции.
Гибкость тросовой системы не означает отсутствия значительных усилий. При малом провисании или больших пролётах натяжение может существенно возрастать.
Как считать тросовую защиту от БПЛА
Расчёт тросовой защиты начинают с геометрии системы, нагрузок и допустимого провисания, а не с выбора диаметра каната. После определения усилий подбирают трос, крепления, анкеры, опоры и основания с требуемым запасом прочности.
Для предварительного расчёта нужны:
- длина каждого пролёта;
- расстояние между несущими тросами;
- высота конструкции;
- масса сетчатого полотна;
- собственная масса тросов;
- допустимая стрела провеса;
- ветровая нагрузка;
- возможные снеговые и гололёдные воздействия;
- характеристики крепёжных узлов;
- схема опор;
- характеристики фундаментов и анкеров.
Расчёт должен выполняться для всей несущей системы. Проверка только самого троса не показывает, выдержат ли нагрузку крайние стойки, анкеры или фундамент.
Какие нагрузки учитывают при расчёте тросовой системы
При расчёте учитывают постоянные и временные нагрузки, действующие на сетку, тросы и опоры. Для наружной конструкции особенно важны собственный вес, предварительное натяжение и климатические воздействия.
Основные группы нагрузок:
| Вид нагрузки | Что включает |
| Постоянная | Масса сетки, тросов и креплений |
| Монтажная | Усилия при установке и натяжении |
| Предварительное натяжение | Начальное усилие в тросовой системе |
| Ветровая | Воздействие ветра на сетчатое полотно |
| Снеговая | Возможное накопление снега |
| Гололёдная | Обледенение тросов и полотна |
| Эксплуатационная | Обслуживание, ремонт, замена секций |
Конкретный набор воздействий определяется условиями площадки и конструкцией сетчатой системы.
Как выбрать трос для защиты от БПЛА
Трос выбирают по рассчитанному усилию, требуемой разрывной нагрузке и условиям эксплуатации. Диаметр рассматривают уже после определения нагрузок, а не используют как единственный критерий выбора.
При подборе проверяют:
- минимальную разрывную нагрузку;
- конструкцию каната;
- материал;
- защитное покрытие;
- массу одного метра;
- допустимый радиус изгиба;
- способ оконцевания;
- совместимость с зажимами и коушами;
- коррозионную стойкость;
- температурный диапазон.
Правильная последовательность:
нагрузка → усилие в тросе → коэффициенты и запас → требуемая прочность → конкретный канат
Как крепят защитную сетку к тросам
Сетку крепят к несущим тросам распределённо по всей длине соединения. Это уменьшает концентрацию нагрузки на отдельных участках кромки.
В зависимости от конструкции могут применяться:
- карабины;
- скобы;
- хомуты;
- шнуровка;
- специальные соединительные элементы.
Шаг точек крепления выбирают по характеристикам полотна и нагрузкам. Закрепление длинной кромки только в нескольких удалённых точках может привести к локальной перегрузке сетки.

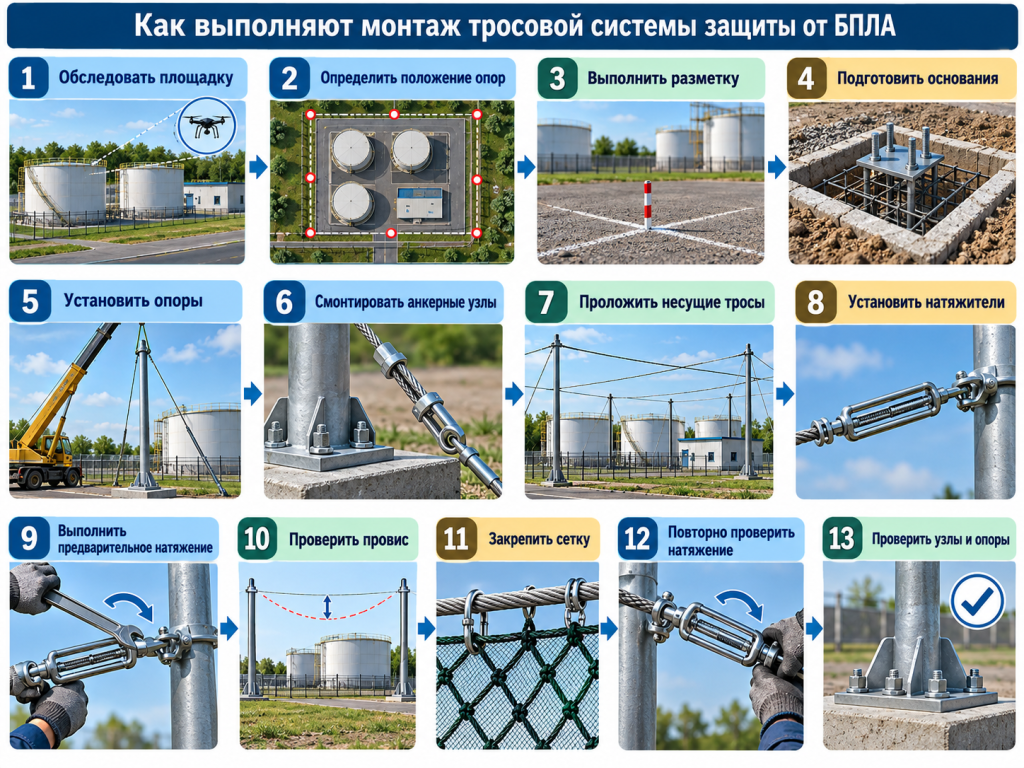

Как выполняют монтаж тросовой системы защиты от БПЛА
Монтаж выполняют от подготовки площадки и установки опор к натяжению несущих тросов и закреплению сетчатого полотна. Сетку устанавливают после проверки геометрии и предварительного натяжения несущей системы.
Последовательность работ:
- обследовать площадку;
- определить положение опор;
- выполнить разметку;
- подготовить основания;
- установить и закрепить опоры;
- смонтировать анкерные узлы;
- проложить несущие тросы;
- установить талрепы и другие натяжители;
- выполнить предварительное натяжение;
- проверить провис;
- закрепить сетчатое полотно;
- повторно проверить натяжение;
- проверить опоры, анкеры и крепёж.
После установки сетки усилия и положение тросов могут измениться. Поэтому окончательная регулировка выполняется уже при установленном полотне.
Как проверить готовую тросовую систему
После монтажа проверяют положение тросов, опор, анкеров, натяжных устройств и сетчатого полотна. Не должно быть неконтролируемого ослабления, деформаций или повреждения соединительных узлов.
Важно контролировать:
- отсутствие заломов троса;
- проектный провис;
- состояние зажимов;
- положение коушей;
- запас регулировки талрепов;
- положение крайних и промежуточных опор;
- состояние анкеров;
- равномерность сетчатого полотна;
- отсутствие контакта сетки с защищаемым объектом.
После монтажа тросовую систему необходимо периодически осматривать и при необходимости корректировать натяжение. Особое внимание уделяют состоянию канатов, креплений, анкеров, растяжек и мест соединения сетчатого полотна.
