Какой свод правил регулирует защиту от БПЛА
Основной специализированный документ по проектированию защитных ограждающих конструкций от БПЛА — СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Он устанавливает требования к устройству сетчатых, тросовых и других защитных сооружений, предназначенных для снижения последствий воздействия беспилотников.
Документ разработан НИУ МГСУ и утверждён Минстроем России.
В нём используются два основных сокращения:
- ЗОК — защитные ограждающие конструкции, включающие несущие и защитные элементы сооружения.
- УСК — улавливающая сетчатая конструкция, предназначенная для взаимодействия с беспилотником или другими предусмотренными проектом воздействиями.
Свод правил определяет общие подходы к обеспечению механической стойкости защитной системы, её проектированию и дальнейшей эксплуатации.
При этом его положения не заменяют специальные требования пожарной, промышленной и иной безопасности, применимые к конкретному объекту.
На какие объекты распространяется свод правил по защите от БПЛА
СП 542.1325800.2024 распространяется на проектирование защитных конструкций для зданий, строений и сооружений различного назначения. Его положения также охватывают открыто расположенное технологическое оборудование и транспортные средства.
Защитные системы могут проектироваться для:
- промышленных предприятий и производственных площадок;
- складских и логистических комплексов;
- административных и жилых зданий;
- инженерных сооружений и инфраструктуры;
- технологического оборудования на открытых площадках;
- транспортных средств и специализированной техники.
Под защищаемым объектом понимается имущество граждан, организаций или государства, нуждающееся в дополнительной физической защите.
Документ не распространяется на защиту от наземных, надводных и подводных беспилотных аппаратов.
Для объектов организаций системы «Росатом» его положения применяются при соответствующем указании в задании на проектирование.
Какие задачи должны выполнять защитные конструкции от БПЛА
Защитные ограждающие конструкции от БПЛА должны обеспечивать хотя бы одну из двух функций: предотвращать непосредственный контакт заряда с объектом либо снижать вероятность поражения осколками и кумулятивной струёй. Конкретные защитные функции устанавливаются проектом с учётом назначения объекта и предусмотренных воздействий.
В первом случае физическое заграждение должно препятствовать непосредственному достижению беспилотником или его боеприпасом защищаемого объекта.
Во втором используются дополнительные элементы, предназначенные для уменьшения последствий воздействия поражающих факторов.
Помимо выполнения защитной функции, конструкция должна соответствовать требованиям эксплуатационной безопасности.
Основные требования:
| Требование | Что предусматривается |
| Надёжность | Сохранение предусмотренных характеристик в течение срока эксплуатации |
| Безопасность обслуживания | Возможность проведения осмотров и ремонта |
| Ремонтопригодность | Восстановление или замена повреждённых элементов |
| Совместимость с объектом | Отсутствие недопустимого влияния на эксплуатацию |
| Пожарная безопасность | Сохранение условий работы пожарных подразделений |
| Контроль состояния | Возможность выявления дефектов и повреждений |
При проектировании необходимо учитывать особенности конкретного объекта, включая эксплуатационные ограничения и доступ персонала.
Из каких элементов состоит защитная система от БПЛА
Защитная система от БПЛА может включать основную сетку, дополнительные сетчатые полотна, стальные тросы, опоры, растяжки, фундаменты и противоосколочные элементы. Состав сооружения определяется установленным уровнем защиты и конструктивным решением проекта.
Каждый элемент выполняет отдельную функцию.
| Элемент | Назначение |
| Основная защитная сетка | Создаёт физическое препятствие на пути БПЛА |
| Дополнительная сетка | Улавливает предусмотренные проектом обломки |
| Тросовое ограждение | Формирует заграждение из стальных канатов |
| Опоры | Поддерживают защитные полотна и передают нагрузки |
| Растяжки | Обеспечивают дополнительную устойчивость несущих элементов |
| Фундаменты | Передают нагрузки на грунтовое основание |
| Противоосколочные маты и тюфяки | Снижают воздействие осколков |
| Противоосколочные стенки | Создают дополнительную защиту от поражающих элементов |
Прочность сетки сама по себе не определяет надёжность всего сооружения.
При проектировании рассматривают совместную работу защитного полотна, узлов крепления, опор и основания.
Какие уровни защиты от БПЛА устанавливает свод правил
СП 542.1325800.2024 предусматривает четыре уровня защиты, различающихся учитываемыми воздействиями и составом защитных элементов. Необходимый уровень назначается эксплуатирующей организацией на основании применимых отраслевых требований либо заказчиком в задании на проектирование.
С повышением уровня защиты увеличиваются требования к предусмотренным проектом защитным функциям.
Сравнение уровней защиты:
| Элемент системы | I уровень | II уровень | III уровень | IV уровень |
| Основная сетка, тросы и опоры | ✓ | ✓ | ✓ | ✓ |
| Дополнительная сетка | — | ✓ | ✓ | ✓ |
| Противоосколочные маты и тюфяки | — | — | ✓ | ✓ |
| Противоосколочные стенки | — | — | — | ✓ |
Различается и круг учитываемых угроз: от малых БПЛА до более тяжёлых аппаратов и дополнительных поражающих факторов, предусмотренных для соответствующего уровня.
Уровень защиты не следует назначать исключительно по виду сетки или толщине металлического троса. Он характеризует требования к защитной системе в целом.

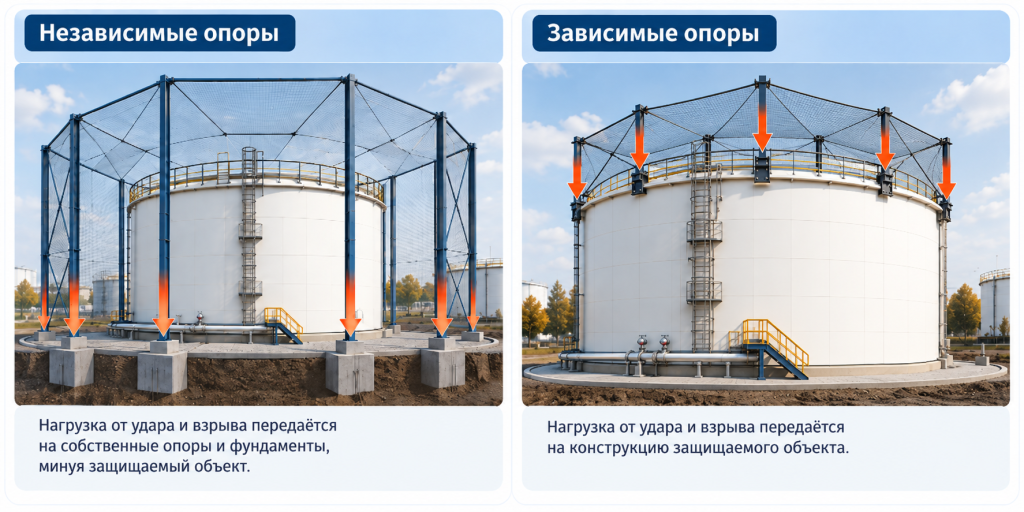

Чем отличаются независимые и зависимые опоры антидроновых конструкций
Независимые опоры защитной системы устанавливаются отдельно от защищаемого объекта и передают нагрузки на собственные основания. Зависимые опоры закрепляются на конструкциях самого объекта, поэтому возникающие нагрузки передаются непосредственно на его несущие элементы.
Выбор типа опор влияет на конструктивное решение, необходимость обследования здания и требования к расчётам.
| Критерий | Независимые опоры | Зависимые опоры |
| Расположение | Отдельно от защищаемого здания | На конструкциях здания |
| Передача нагрузок | На собственные фундаменты | На существующие несущие элементы |
| Требования к площадке | Необходимо пространство для размещения | Зависит от конструкций объекта |
| Проверка здания | Зависит от проектного решения | Требуется проверка несущей способности |
| Основное ограничение | Площадь размещения и основания | Допустимые дополнительные нагрузки |
Для зависимых опор необходимо выполнить поверочные расчёты существующих конструкций, а при необходимости — обследовать их техническое состояние.
Для промышленных зданий, резервуаров и технологических сооружений этот вопрос особенно важен, поскольку дополнительные усилия не должны создавать угрозу устойчивости и безопасной эксплуатации объекта.
Какие нагрузки учитывают при проектировании защиты от БПЛА
Защитные конструкции от БПЛА рассчитывают на постоянные, монтажные, климатические и особые нагрузки. Помимо собственного веса системы учитывают ветер, снег, гололёд, предварительное натяжение и предусмотренные проектом динамические воздействия.
Основные группы нагрузок:
| Группа нагрузок | Что учитывают |
| Постоянные | Массу защитных полотен, тросов, опор и других элементов |
| Монтажные | Воздействия во время установки и предварительного натяжения |
| Климатические | Ветер, снег, гололёд и экстремальные погодные воздействия |
| Особые | Удар БПЛА, воздушную ударную волну и осколочные воздействия |
Дополнительно учитываются сейсмические условия района строительства.
Для оценки воздействия беспилотника применяют характеристики, установленные заданием на проектирование и соответствующими расчётными методиками.
Расчёт системы должен охватывать не только защитное полотно, но и соединения, опоры, растяжки и фундаменты.
Особенно важно различать прочность отдельного элемента и несущую способность всей защитной конструкции.
Какие требования предъявляются к антидроновым сеткам и стальным тросам
Антидроновые сетки и тросы должны иметь подтверждённые механические характеристики и соответствовать нормативным требованиям к используемым материалам. СП 542.1325800.2024 предусматривает применение различных сетчатых конструкций при условии подтверждения их несущей способности.
Для металлических изделий учитывают стандарты на проволочные сетки, стальные канаты и канатную проволоку.
В исходном документе приведены, в частности, ГОСТ Р 51285, ГОСТ 5336, ГОСТ Р 58118 и ГОСТ EN 12385-1.
Как обеспечивается противоосколочная защита зданий и оборудования
Противоосколочная защита от БПЛА предусматривает использование дополнительных элементов, способных снижать воздействие осколков на оборудование и находящихся в зданиях людей. В зависимости от проекта применяют блоки, габионы, защитные маты, специальное остекление и противоосколочные шторы.
Такие изделия могут дополнять основное сетчатое заграждение.
| Защищаемый элемент | Возможное решение |
| Ответственное технологическое оборудование | Каменные или бетонные защитные блоки |
| Отдельные участки оборудования | Маты и тюфяки с предусмотренным заполнителем |
| Инженерные сооружения | Габионы расчётной конструкции |
| Оконные проёмы | Взрывостойкое остекление |
| Люди внутри помещений | Противоосколочные шторы и защитные элементы |
Как проектируют защитные сооружения от БПЛА по своду правил
Проектирование защиты от БПЛА начинается с определения необходимого уровня защиты и требований к защищаемому объекту. Затем выбирают конструктивное решение, рассчитывают нагрузки и подтверждают необходимые характеристики системы.
Основные этапы проектирования:
- Определение требований. Устанавливают уровень защиты и условия, которым должно соответствовать сооружение.
- Сбор исходных данных. Изучают характеристики защищаемого объекта и предусмотренные проектом воздействия.
- Выбор конструктивного решения. Определяют состав защитных элементов и их совместимость.
- Инженерные расчёты. Проверяют несущую способность, устойчивость и деформации системы.
- Проверка защитных характеристик. При необходимости проводят испытания и уточняют проект.
- Оформление документации. Включают решения в соответствующие разделы проекта.
Конструктивные решения оформляются в составе проектной документации.
При проектировании учитывают не только механическую стойкость защитных элементов, но и воздействие возможных деформаций на защищаемый объект.
Конкретные параметры сеток, опор и креплений определяются инженерными расчётами и испытаниями, а не универсальными рекомендациями.
Как проверяют качество и состояние защитных конструкций от БПЛА
Контроль защитных конструкций от БПЛА включает проверку технического состояния сеток, тросов, опор, креплений и других элементов системы. Эксплуатирующая организация назначает ответственных специалистов, проводит осмотры и фиксирует их результаты в журнале.
Для отдельных элементов установлены признаки дефектов, при которых дальнейшая эксплуатация без устранения нарушений недопустима.
Источник информации: СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Документ утверждён приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 25 декабря 2024 года № 910/пр.
