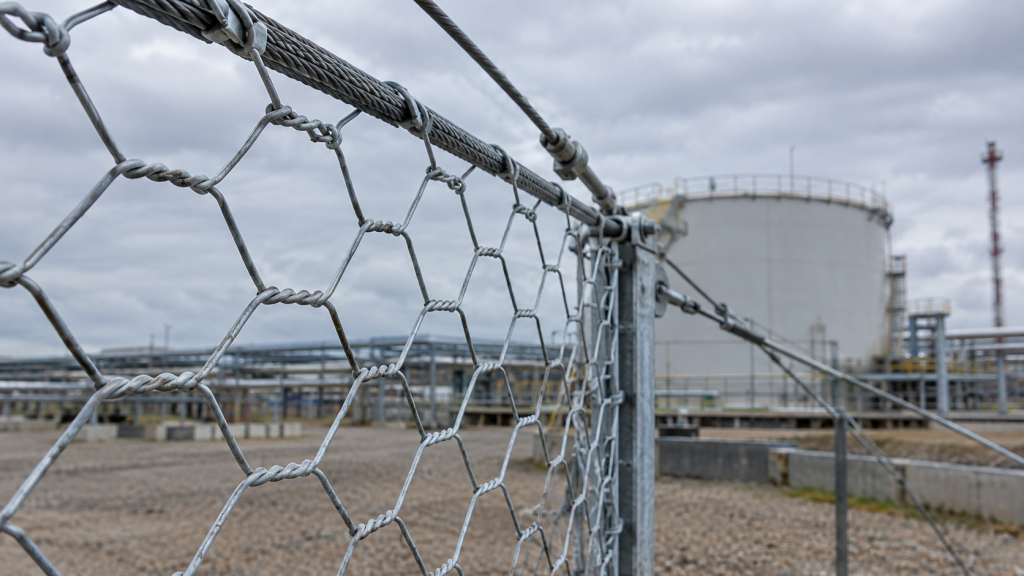

Для противодроновых экранов из стальной сетки двойного кручения применяют ГОСТ Р 51285-99: свод правил СП 542.1325800.2024 прямо называет его среди стандартов на сетки для защитных конструкций от БПЛА. Ключевые параметры для защиты от дронов – размер ячейки (60, 80 или 100 мм), диаметр проволоки (2,0–3,4 мм), прочность проволоки на разрыв (340–540 Н/мм²), вид покрытия и масса 1 м² (1,02–2,37 кг).
| Параметр сетки | Значение по ГОСТ Р 51285-99 | Зачем нужен в противодроновом экране |
|---|---|---|
| Номер сетки (размер ячейки) | 60, 80, 100 мм | Определяет, какой аппарат не пройдёт сквозь полотно |
| Диаметр основной проволоки | 2,0–3,4 мм | Задаёт прочность и массу полотна |
| Прочность проволоки на разрыв | 340–540 Н/мм² | Исходная величина для расчёта экрана |
| Удлинение проволоки | не менее 12 % | Полотно деформируется, а не рвётся сразу |
| Число скруток в соединении | не менее 3 | Разрыв одной проволоки не распускает полотно |
| Виды покрытия | Ц, ЦАММ, ЦП, ЦАММП | Срок службы экрана на открытом воздухе |
| Масса 1 м² | 1,02–2,37 кг | Постоянная нагрузка на тросы и опоры |
| Ширина полотна и длина рулона | 1–4 м, 25–100 м | Число стыков в перекрытии |
Можно ли применять сетку по ГОСТ Р 51285-99 для защиты от БПЛА
Да, можно: стандарт распространяется на кручёные сетки с шестиугольными ячейками не только для габионов, но и для защитных барьеров и других сетчатых конструкций. Кроме того, СП 542.1325800.2024 в пункте 6.2.1 называет ГОСТ Р 51285-99 среди стандартов, по которым принимают проволочные сетки для защитных ограждающих конструкций от БПЛА.
Сам ГОСТ написан в 1999 году для берегоукрепления, защиты от камнепадов, лавин и селей. Требований к стойкости против удара беспилотника в нём нет. Он гарантирует другое: проверяемую геометрию полотна, свойства проволоки и качество покрытия. Способность экрана остановить дрон подтверждают расчётом конструкции по своду правил.
Сетку по этому стандарту получают одним способом: две проволоки скручивают в одном направлении на полный оборот 180°, и таких скруток в каждом соединении не меньше трёх. Отсюда название «сетка двойного кручения». Для защитного экрана это главное свойство: проволоки связаны протяжённой скруткой, а не одной точкой.
Какие параметры ГОСТ Р 51285-99 критичны для защиты от дронов
Для защиты от дронов критичны четыре параметра: размер ячейки, диаметр проволоки, вид покрытия и масса полотна. Ячейка отвечает за то, пройдёт ли аппарат сквозь сетку, проволока – за прочность, покрытие – за срок службы, масса – за нагрузку на каркас.
Стандарт допускает 14 сочетаний ячейки и диаметра. В таблице они сведены в три группы с ориентиром по применению в экранах. Это ориентир для первичного подбора, окончательное исполнение назначает проект.
| Номер сетки | Ячейка, мм | Диаметры проволоки, мм | Масса 1 м² без полимера, кг | Ориентир по применению в экране |
|---|---|---|---|---|
| 60 | 60 × 80 | 2,0; 2,2; 2,4; 2,7 | 1,22–2,22 | Самое плотное полотно: защита от малых аппаратов, экраны рядом с оборудованием, боковые ограждения |
| 80 | 80 × 100 | 2,0; 2,2; 2,4; 2,5; 2,7; 2,8; 3,0 | 1,02–1,90 | Основное исполнение: самый широкий выбор диаметров, навесы и перекрытия над площадками |
| 100 | 100 × 120 | 2,7; 3,0; 3,4 | 1,38–2,19 | Толстая проволока при умеренной массе: большие пролёты, где важен вес полотна |
Диаметр проволоки кромки стандарт задаёт отдельно: от 2,4 до 3,9 мм, всегда больше основной. Для экрана это важно, потому что именно за кромку полотно крепят к несущему тросу или раме.
Какая ячейка сетки задержит дрон
Все три ячейки по ГОСТ Р 51285-99 меньше габаритов распространённых FPV-дронов и квадрокоптеров, поэтому аппарат не проходит сквозь полотно. При выборе нужно сравнивать с дроном не номинал ячейки, а верхнюю границу допуска: фактическая ячейка может быть больше номинала на 16–18 %.
Размер ячейки B – это расстояние между скрутками с учётом одной скрутки. Второй размер, диагональ B₁, измеряется вдоль скруток. Поэтому в каталогах сетку записывают двумя числами: номер 60 – это 60×80 мм, номер 80 – 80×100 мм, номер 100 – 100×120 мм.
| Номер сетки | Ячейка B × B₁, мм | Допуск на размер B | Фактический размер B, мм | Допуск на ширину полотна |
|---|---|---|---|---|
| 60 | 60 × 80 | +18 % / −4 % | 57,6–70,8 | ±60 мм |
| 80 | 80 × 100 | +16 % / −4 % | 76,8–92,8 | ±80 мм |
| 100 | 100 × 120 | +16 % / −4 % | 96,0–116,0 | ±100 мм |
Для сравнения – ориентировочные габариты аппаратов:
| Аппарат | Характерный размер |
|---|---|
| FPV-дрон с винтами 5 дюймов | Рама около 220 мм по диагонали между моторами |
| FPV-дрон с винтами 7 дюймов | Рама около 300 мм |
| FPV-дрон с винтами 10 дюймов | Рама около 430 мм |
| Квадрокоптер класса DJI Mavic 3 | 347 × 283 × 108 мм в полётном положении |
Даже ячейка 100×120 мм с максимальным допуском в 2–4 раза меньше рамы таких аппаратов. Выбор между ячейками 60, 80 и 100 поэтому определяют не габариты дрона, а расчётная нагрузка, масса полотна и требование задержать фрагменты после разрушения аппарата. Мелкая ячейка лучше удерживает обломки, но сильнее нагружает каркас и собирает больше снега и льда.
Длина рулона может быть больше номинальной не более чем на 1 м, короче номинала рулон быть не должен. Это упрощает раскрой: полотна на пролёт гарантированно хватит.
Как расшифровать обозначение сетки при заказе для защитного экрана
Обозначение состоит из трёх частей: номер сетки, диаметр проволоки и вид покрытия. Запись «Сетка 80-2,7-ЦП ГОСТ Р 51285-99» означает ячейку 80 мм, проволоку диаметром 2,7 мм, покрытие цинком и полимером.
Диаметр в обозначении всегда указывают без полимерной оболочки. Это частая причина ошибок в спецификациях: у сетки 80-2,7-ЦП стальная проволока с цинком имеет диаметр 2,7 мм, а наружный диаметр вместе с полимером – 3,7 мм. В расчёт прочности экрана идёт первый размер, в расчёт ветровой и гололёдной нагрузки – второй.
| Буквы в обозначении | Покрытие проволоки |
|---|---|
| Ц | Цинк |
| ЦАММ | Сплав цинка с алюминием и мишметаллом |
| ЦП | Цинк и полимер |
| ЦАММП | Сплав цинка с алюминием и мишметаллом и полимер |
По соглашению сторон стандарт разрешает сетку из проволоки других диаметров, рулоны другой длины и ширины, а также поставку картами – отрезками полотна под размер секции экрана. В каталоге «Хопёр Сталь» сетка по ГОСТ Р 51285-99 для защиты от БПЛА представлена с ячейками 60×80, 80×100 и 100×120 мм в рулонах по 100 м.
Выдержит ли проволока по ГОСТу удар дрона
ГОСТ Р 51285-99 на этот вопрос не отвечает: он нормирует прочность проволоки, а не стойкость экрана к удару. Проволока должна иметь временное сопротивление разрыву от 340 до 540 Н/мм² и удлинение не менее 12 %, а выдержит ли экран, определяют расчётом конструкции по СП 542.1325800.2024.
Для защитного экрана важны обе цифры. Прочность показывает, какое усилие держит одна проволока. Удлинение показывает запас пластичности: мягкая проволока растягивается и поглощает энергию удара, а не лопается сразу. Сетку делают из низкоуглеродистой термически обработанной проволоки из стали по ГОСТ 380.
| Диаметр, мм | Допуск на диаметр, мм | Цинк, г/м², не менее | Сплав ЦАММ, г/м², не менее | Расчётное усилие разрыва одной проволоки, кН |
|---|---|---|---|---|
| 2,0 | ±0,06 | 215 | 225 | 1,07–1,70 |
| 2,2 | ±0,06 | 230 | 240 | 1,29–2,05 |
| 2,4 | ±0,06 | 230 | 240 | 1,54–2,44 |
| 2,5 | ±0,06 | 245 | 255 | 1,67–2,65 |
| 2,7 | ±0,08 | 245 | 255 | 1,95–3,09 |
| 2,8 | ±0,08 | 255 | 265 | 2,09–3,33 |
| 3,0 | ±0,08 | 255 | 265 | 2,40–3,82 |
| 3,4 | ±0,10 | 265 | 275 | 3,09–4,90 |
| 3,9 | ±0,10 | 275 | 285 | 4,06–6,45 |
Последний столбец в стандарте отсутствует. Это расчёт: площадь сечения проволоки, умноженная на границы прочности 340 и 540 Н/мм². Он показывает порядок величин для одной проволоки и не равен прочности полотна. Переход с диаметра 2,0 на 3,0 мм увеличивает усилие разрыва проволоки в 2,25 раза.
Свод правил требует рассчитывать не только полотно, но и все узлы соединений несущей системы. На практике экран чаще разрушается по креплению кромки, чем по самой сетке, поэтому прочность проволоки имеет смысл только вместе с расчётом тросов, зажимов и опор.
Какое покрытие сетки выбрать для уличного противодронового экрана
Для экрана на открытом воздухе в обычной атмосфере достаточно цинкового покрытия Ц или сплава ЦАММ, а для агрессивной среды берут исполнения с полимером ЦП и ЦАММП. Покрытия отличаются составом металлического слоя и наличием полимерной оболочки.
| Покрытие | Состав | Масса металлического слоя, г/м² | Полимерный слой | Где уместно в защитных экранах |
|---|---|---|---|---|
| Ц | Цинк | 215–275 | Нет | Обычная городская и сельская атмосфера |
| ЦАММ | Цинк, 5 % алюминия, 0,01 % мишметалла | 225–285 | Нет | Длительный срок службы без полимера |
| ЦП | Цинк | 215–275 | Есть, +1 мм к диаметру | Промышленные выбросы, побережье, реагенты |
| ЦАММП | Цинк, 5 % алюминия, 0,01 % мишметалла | 225–285 | Есть, +1 мм к диаметру | Наиболее агрессивные условия |

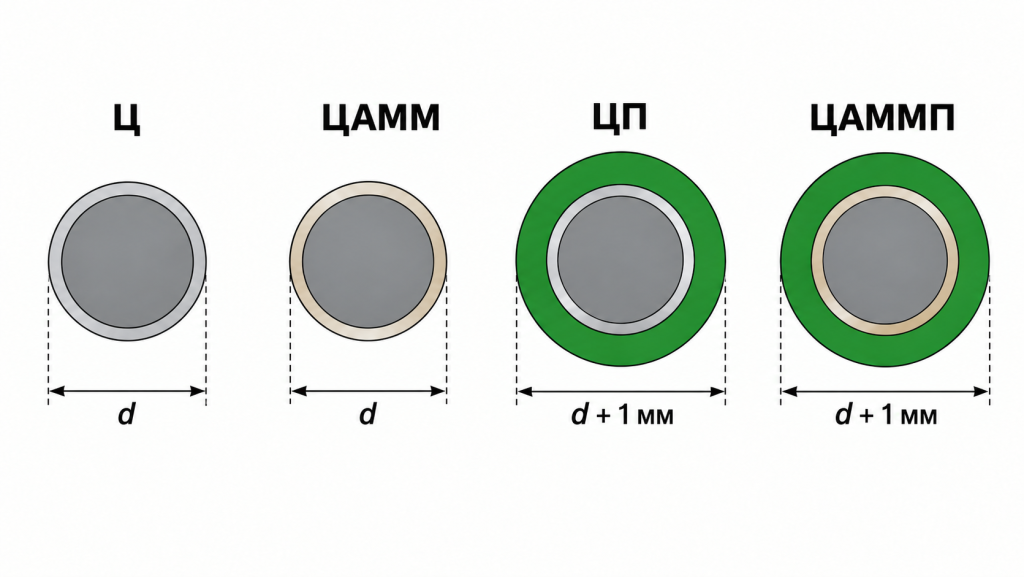

Полимерное покрытие увеличивает диаметр проволоки на 1 мм. Стандарт называет два материала: поливинилхлоридный пластикат И50-13 по ГОСТ 5960 и полиэтилен ПЭ 805-275. Сплав цинка с 5 % алюминия в международной практике известен как гальфан и считается более стойким к атмосферной коррозии, чем обычный цинк той же массы.
У полимера в экране есть обратная сторона. Проволока становится толще, растёт парусность полотна и масса наледи, а оболочку легко повредить зажимом при креплении к тросу. Поэтому исполнение с полимером выбирают, когда этого требует среда, а не «на всякий случай».
Качество металлического покрытия стандарт проверяет двумя испытаниями: навивкой проволоки не менее чем пятью витками на стержень диаметром в три диаметра проволоки и погружением в раствор сернокислой меди. Непокрытые места и чёрные пятна на проволоке не допускаются.
Сколько весит сетка и какую нагрузку она даёт на каркас экрана
Квадратный метр сетки по ГОСТ Р 51285-99 весит от 1,02 до 2,37 кг. Перекрытие площадью 1000 м² из самой распространённой сетки 80-2,7-Ц даёт 1650 кг постоянной нагрузки на тросы и опоры, не считая самих тросов, крепежа, снега и льда.
Значения взяты из справочного приложения В стандарта. Это теоретическая масса с учётом проволоки кромки.
| Диаметр проволоки, мм | № 60 без полимера | № 60 с полимером | № 80 без полимера | № 80 с полимером | № 100 без полимера | № 100 с полимером |
|---|---|---|---|---|---|---|
| 2,0 | 1,22 | 1,40 | 1,02 | 1,16 | – | – |
| 2,2 | 1,47 | 1,67 | 1,23 | 1,38 | – | – |
| 2,4 | 1,75 | 1,96 | 1,45 | 1,61 | – | – |
| 2,5 | – | – | 1,60 | 1,77 | – | – |
| 2,7 | 2,22 | 2,46 | 1,65 | 1,83 | 1,38 | 1,53 |
| 2,8 | – | – | 1,75 | 1,94 | – | – |
| 3,0 | – | – | 1,90 | 2,10 | 1,71 | 1,87 |
| 3,4 | – | – | – | – | 2,19 | 2,37 |
Масса указана в килограммах на 1 м². Диаметр в первом столбце – без полимерной оболочки, прочерк означает, что такого сочетания в стандарте нет.
Для проекта экрана из таблицы следуют два вывода. Чем мельче ячейка, тем тяжелее полотно при той же проволоке: сетка 60-2,7 тяжелее сетки 100-2,7 на 61 %. Полимерная оболочка добавляет к массе 8–15 %.
| Сетка | Нагрузка от полотна на 1000 м² экрана, кг | Рулон 4 × 100 м, кг |
|---|---|---|
| 100-2,7-Ц | 1380 | 552 |
| 80-2,7-Ц | 1650 | 660 |
| 80-3,0-Ц | 1900 | 760 |
| 60-2,7-Ц | 2220 | 888 |
| 100-3,4-ЦП | 2370 | 948 |
Стандарт ограничивает массу рулона 1000 кг, и все сочетания из таблицы в рулоне 4 × 100 м в этот предел укладываются. Вручную такой рулон на высоту не поднять, поэтому способ подъёма и раскроя выбирают до заказа. При заказе в «Хопёр Сталь» массу партии и число рулонов рассчитывают по площади экрана из заявки.
Как проверить сетку при приёмке на объекте защиты
При приёмке проверяют ярлык, качество скрутки, размер ячейки, диаметр проволоки, ширину и длину полотна. Стандарт требует отбирать один рулон от каждых 50, но для защитного экрана разумно осмотреть каждый рулон: дефект полотна в перекрытии – это готовая брешь.
| Что проверяют | Как проверяют | Инструмент и точность |
|---|---|---|
| Качество поверхности и скрутки | Визуально | Без приборов |
| Размер ячейки | В трёх местах рулона, в каждом – 10 ячеек подряд | Линейка, точность 1 мм |
| Диаметр проволоки | В любом месте на участке без наплывов покрытия | Микрометр, цена деления 0,01 мм |
| Ширина полотна | В любом месте | Рулетка, цена деления 1 мм |
| Длина полотна | Счётчиком на станке или линейкой | – |
Места замера ячейки выбирают так: одно в середине полотна, два других у краёв, не ближе половины ячейки от кромки. Если хотя бы один показатель не прошёл проверку, по нему проводят повторные испытания на удвоенном количестве рулонов.
| Признак | Оценка по стандарту |
|---|---|
| Разорванная проволока в полотне | Брак |
| Несвитая проволока, пропуск скрутки | Брак |
| Менее трёх скруток в соединении | Брак |
| Растрескивание, отслаивание покрытия (сетка без полимера) | Брак |
| Непокрытые места, чёрные пятна на проволоке | Брак |
| Концы проволок сращены надставкой, скруткой или сваркой | Допускается |
| Пылевидное шелушение покрытия в местах скрутки | Допускается |

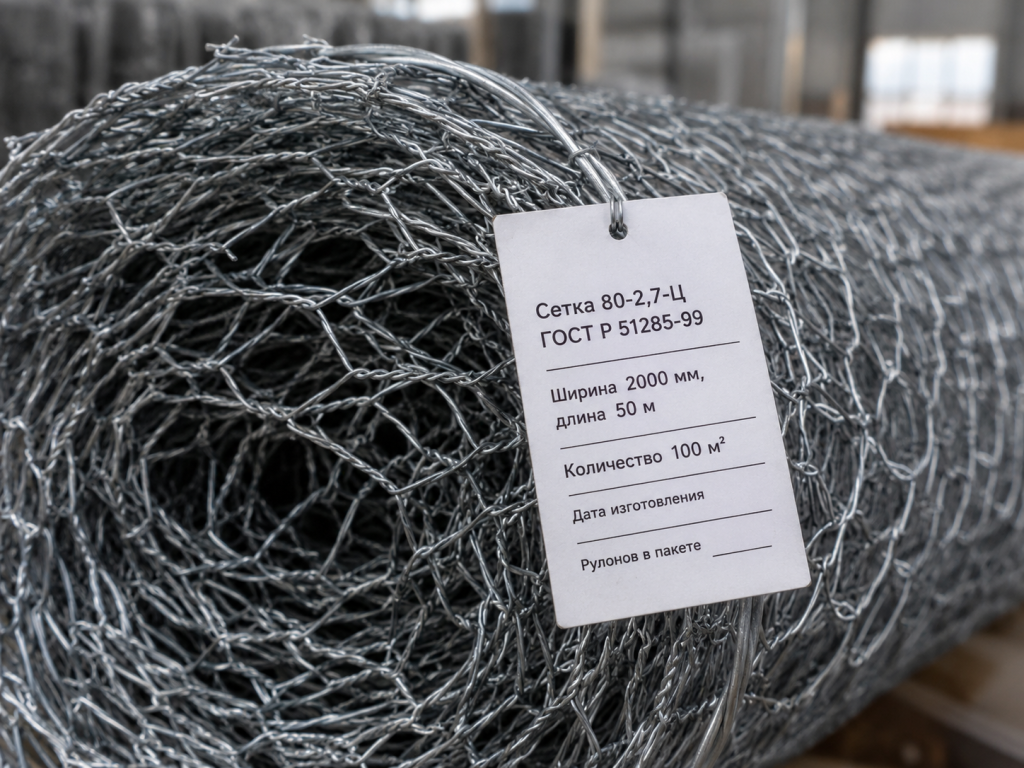

К торцу каждого рулона крепят ярлык. На нём указывают изготовителя, условное обозначение сетки, ширину в миллиметрах и длину в метрах, общее количество в квадратных метрах, дату изготовления и число рулонов или карт в пакете. На партию оформляют один документ о качестве. Результаты испытаний проволоки в него включают только по требованию покупателя, поэтому для объекта защиты это условие стоит прописать в заявке заранее.
Как хранить сетку до монтажа экрана
До монтажа сетку хранят под навесом или в неотапливаемом помещении. Стандарт относит её к условиям хранения 5 по ГОСТ 15150: защита от прямых осадков обязательна, отопление не требуется.
Рулон перевязывают по торцам в двух местах, а рулоны шириной 2 м и более – дополнительно по спирали. Карты собирают в пакеты массой до 1000 кг и перевязывают не менее чем в четырёх местах. Перевозить сетку можно в крытом и открытом транспорте. На площадке рулоны не кладут на грунт и не волочат по бетону: содранный цинк на готовом экране станет очагом коррозии.
Сетку по ГОСТ Р 51285-99 для защитных экранов можно заказать в «Хопёр Сталь»: доступные размеры собраны в разделе «Габионная сетка двойного кручения от БПЛА». Устройство полотна, выбор исполнения под объект и монтаж разобраны в отдельной статье.
