Монтаж антидроновой сетки — это комплекс работ по установке защитного полотна, его креплению к несущим тросам и проверке натяжения конструкции. Такие системы применяют для создания физических барьеров, снижающих риск непосредственного воздействия беспилотных летательных аппаратов (БПЛА) на промышленные предприятия, склады, инженерные сооружения и объекты инфраструктуры.
Надёжность защитной системы зависит не только от прочности самой сетки. Важную роль играют состояние опор, характеристики тросов, способ крепления, расчётное провисание и качество монтажа.
При установке необходимо учитывать ветровые и снеговые нагрузки, температурные изменения, особенности основания и возможные динамические воздействия. Правильно спроектированная конструкция должна сохранять устойчивость в предусмотренных условиях эксплуатации.
Тросы для антидроновой сетки
Тросы для антидроновой сетки — это стальные канаты, используемые для поддержки защитного полотна, передачи нагрузок и закрепления конструкции на опорах. Для наружной эксплуатации обычно применяют оцинкованные канаты, устойчивые к атмосферной коррозии.
При выборе учитывают диаметр, конструкцию каната, разрывное усилие, гибкость и совместимость с крепёжными элементами.
| Вид троса | Особенности | Применение |
| Оцинкованный стальной | Коррозионная стойкость, механическая прочность | Наружные защитные системы |
| Нержавеющий | Повышенная стойкость к воздействию влаги при правильном выборе марки стали | Влажные и агрессивные среды |
| Стальной без покрытия | Требует дополнительной защиты от коррозии | Временные или защищённые конструкции |
| Стальной с полимерным покрытием | Дополнительная защита поверхности | Конструкции с особыми требованиями к внешней среде |
Важно: номинальная разрывная нагрузка отдельного каната не равна допустимой нагрузке на всю установленную систему. Прочность соединений, опор и анкеров должна оцениваться отдельно.
Тросовая защита от БПЛА
Тросовая защита от БПЛА — это система физических заграждений, в которой защитные полотна поддерживаются металлическими канатами и закрепляются на несущих конструкциях. Её задача — создать механическое препятствие, способное снизить вероятность прямого контакта беспилотника с защищаемым объектом.
Типовая конструкция включает следующие элементы:
- защитную сетку, формирующую основное заграждение;
- несущие тросы, поддерживающие полотно;
- соединительные элементы, передающие усилия между компонентами;
- узлы крепления, обеспечивающие присоединение системы к опорам;
- опоры и анкеры, воспринимающие передаваемые нагрузки;
- основание, обеспечивающее устойчивость всей конструкции.
Если хотя бы один элемент не соответствует проектным требованиям, надёжность всей системы может снизиться.
Тросовые системы защиты от БПЛА
Тросовые системы защиты от БПЛА — инженерные конструкции из стальных канатов, защитных сеток, крепёжных элементов и опор, предназначенные для создания физических препятствий на пути беспилотных летательных аппаратов. Такие системы применяются для защиты промышленных предприятий, складов, оборудования и объектов инфраструктуры, снижая риск прямого воздействия беспилотников на защищаемые объекты.
Основные варианты исполнения:
| Тип системы | Конструктивная особенность |
| Продольная | Основные несущие тросы ориентированы в одном направлении |
| Поперечная | Несущие элементы располагаются поперёк защищаемого участка |
| Перекрёстная | Используются тросы, пересекающиеся в двух направлениях |
| Пространственная | Несколько участков защитного полотна образуют объёмную конструкцию |
Конкретная схема размещения зависит от особенностей объекта. При этом геометрия несущих тросов не обязательно совпадает с направлением нитей или канатов самой сетки.
Для крупных защитных сооружений необходима оценка совместной работы всех элементов, включая участки соединения соседних полотен.
Как считать тросовую защиту от БПЛА
Расчёт тросовой защиты от БПЛА включает определение нагрузок на сетку, несущие канаты, крепления, опоры и основание. При расчёте учитывают собственный вес конструкции, климатические воздействия, деформации и предусмотренные проектом динамические нагрузки.
Первоначально определяют характеристики защищаемой площадки: размеры, расположение опор, особенности грунта или несущих конструкций и условия эксплуатации.
Затем проверяют следующие показатели:
| Расчётный параметр | Для чего необходим |
| Масса сетки и тросов | Определение постоянных нагрузок |
| Ветровое воздействие | Проверка устойчивости при ветровых нагрузках |
| Снеговая и ледовая нагрузка | Оценка дополнительных сезонных воздействий |
| Натяжение канатов | Проверка напряжённого состояния системы |
| Провисание полотна | Оценка геометрии и деформаций |
| Прочность креплений | Проверка передачи усилий между элементами |
| Несущая способность опор | Оценка устойчивости всей конструкции |
| Динамические воздействия | Проверка поведения системы при предусмотренных ударных нагрузках |

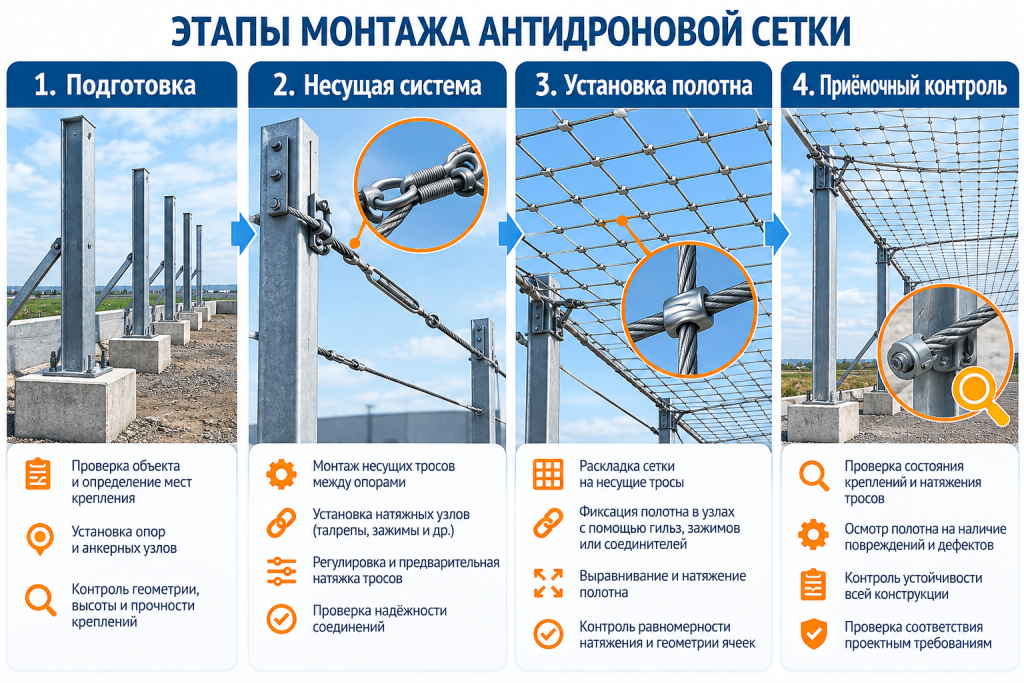

Какие этапы включает монтаж антидроновой сетки
Монтаж антидроновой сетки включает подготовку объекта, проверку несущих элементов, установку тросовой системы, размещение полотна и контроль состояния креплений. Последовательность работ определяют проектом производства работ и технической документацией на изделие.
Общая организация монтажа предусматривает несколько этапов:
- Подготовка объекта. Проверяют готовность площадки, доступность монтажных зон и наличие необходимых документов.
- Контроль опор. Оценивают соответствие установленных опор и анкерных элементов проекту.
- Установка несущей системы. Размещают предусмотренные проектом канаты и крепёжные элементы.
- Размещение сетки. Устанавливают защитные полотна с учётом заданной геометрии и схемы соединения.
- Проверка натяжения. Контролируют предусмотренные проектом значения и положение полотна.
- Приёмочный контроль. Проверяют соединения, отсутствие повреждений и соответствие готовой конструкции документации.
При работе на высоте дополнительно организуют безопасный доступ и применяют соответствующие средства защиты.
Все операции, связанные с натяжением нагруженных стальных канатов, должны выполняться квалифицированными специалистами с соблюдением требований безопасности.

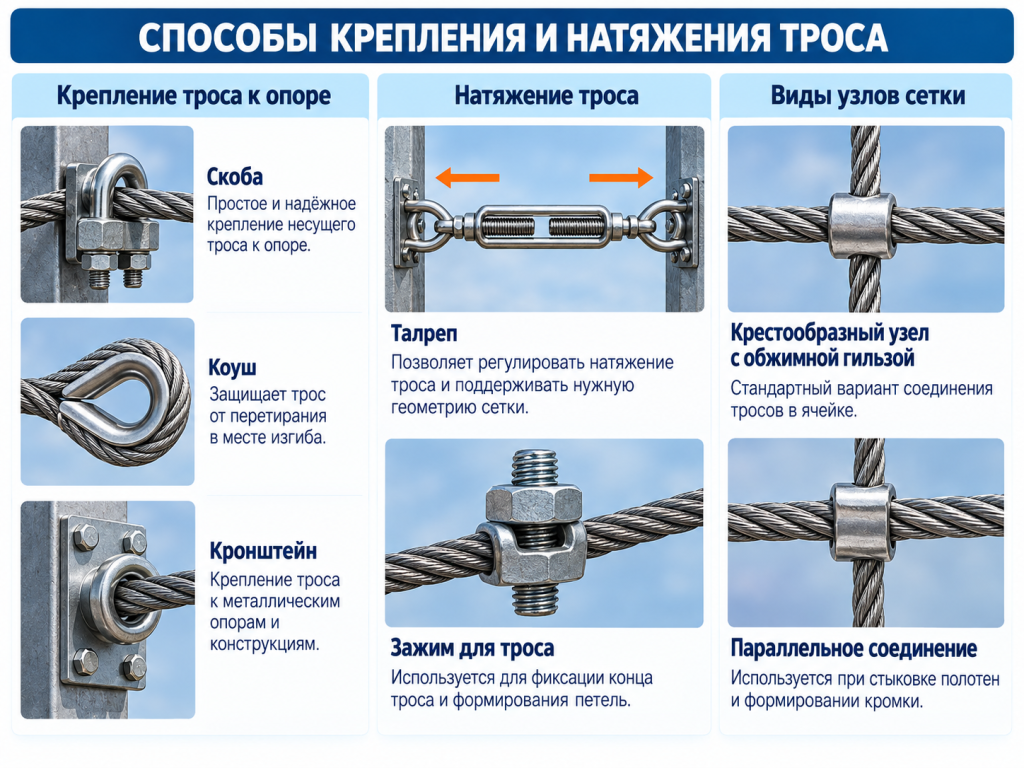

Натяжка троса на антидроновую сетку
Натяжка троса на антидроновую сетку — это создание предусмотренного проектом предварительного усилия в несущем канате для поддержания защитного полотна. Требуемое натяжение выбирают с учётом длины пролёта, массы сетки, расчётного провисания и допустимых нагрузок на опоры.
Избыточное натяжение может увеличивать усилия в креплениях и опорах. Недостаточное натяжение способно вызвать нежелательное изменение геометрии, колебания и смещение полотна.
Как натянуть трос антидроновый
Антидроновый трос натягивают с применением предусмотренного проектом натяжного оборудования и обязательным контролем возникающих усилий. Работы должны исключать перегрузку канатов, соединительных элементов и опор, а также повреждение защитного покрытия.
Перед выполнением работ проверяют состояние канатов, крепёжных деталей и оборудования.
Основные риски при натяжении:
| Возможная ошибка | Последствие |
| Чрезмерное натяжение | Перегрузка опор, анкеров и соединений |
| Неравномерное натяжение | Перекос полотна и неравномерное распределение усилий |
| Неподходящие зажимы | Проскальзывание или повреждение каната |
| Повреждение покрытия | Ускоренное развитие коррозии |
| Отсутствие контроля усилия | Несоответствие фактического состояния проекту |
| Работа с повреждённым тросом | Повышенный риск разрушения элемента |
Особенно опасны работы с канатами, находящимися под значительным растягивающим усилием: при разрушении или освобождении крепления накопленная энергия может привести к травмам.
Поэтому конкретные значения натяжения и порядок работы с оборудованием должны устанавливаться технологической документацией.
Сетка антидроновая, которую можно натянуть на трос
Для размещения на несущих тросах применяют защитные сетки, конструкция и крепёжные элементы которых допускают передачу нагрузок на канатную систему. Подходящее полотно выбирают по материалу, размеру ячеек, массе, прочности соединений и условиям эксплуатации.
В зависимости от проекта могут рассматриваться металлические, тросовые и синтетические сетки.
| Тип защитной сетки | Основная особенность |
| Тросовая металлическая | Ячеистое полотно из стальных канатов |
| Металлическая проволочная | Полотно из металлической проволоки |
| Полиамидная | Гибкий синтетический материал |
| Нейлоновая | Относительно лёгкое гибкое полотно из синтетических волокон |
У каждого материала свои механические характеристики, масса, стойкость к атмосферному воздействию и требования к закреплению.
Трос для антидроновой защиты
Трос для антидроновой защиты — прочный металлический канат, используемый для крепления, натяжения и поддержки защитных сеток в системах противодействия БПЛА. Он воспринимает и распределяет механические нагрузки, обеспечивая устойчивость и сохранение геометрии защитной конструкции.
При выборе проверяют:
- диаметр и конструкцию каната;
- номинальное разрывное усилие;
- допустимые рабочие нагрузки для конкретного применения;
- характеристики удлинения и гибкости;
- материал и качество антикоррозионного покрытия;
- совместимость с соединительными деталями;
- наличие технической документации и результатов испытаний.
Как контролировать натяжение и состояние тросовой системы после монтажа
Контроль тросовой системы включает проверку натяжения, провисания, состояния канатов, соединений и несущих элементов. Осмотры проводят после завершения монтажа, в процессе эксплуатации и после событий, способных повлиять на состояние конструкции.
Основные объекты контроля:
| Элемент | Что проверяют |
| Несущие тросы | Коррозию, повреждение проволок, деформации |
| Натяжные устройства | Состояние и надёжность фиксации |
| Соединения | Дефекты, смещения и ослабление |
| Защитное полотно | Целостность и изменение геометрии |
| Опоры | Деформации и повреждения |
| Анкеры | Состояние закрепления |
| Защитное покрытие | Повреждения, признаки коррозии |
При обнаружении выраженной деформации, разрывов проволок или повреждения креплений необходимо организовать внеочередную проверку.
Подобрать и купить антидроновую сетку для монтажа на несущие тросы можно в каталоге компании. Представлены защитные сетки для промышленных объектов, складов, дорог и инфраструктурных сооружений, различающиеся материалом, размером ячеек и конструктивными особенностями.
