Как проверяют антидроновые сетки: от лабораторных образцов до удара реального дрона
Испытания антидроновой сетки — это серия проверок, которая показывает, выдержит ли материал, узлы, опоры и вся собранная конструкция удар дрона. Образцы нитей и узлов проверяют в лаборатории, а поведение готового полотна на опорах оценивают на полигоне при ударе дрона.
Почему по паспорту нельзя судить о защите
Паспортная прочность нити говорит только о материале, а не о том, как поведёт себя собранная система. Сетка работает как единое целое: полотно, узлы, тросы, опоры и крепления.
Слабым местом чаще оказываются не нити, а узлы, края полотна и крепления к опорам. Поэтому один и тот же материал в разных конструкциях даёт разный результат, и проверять нужно именно готовую конструкцию.

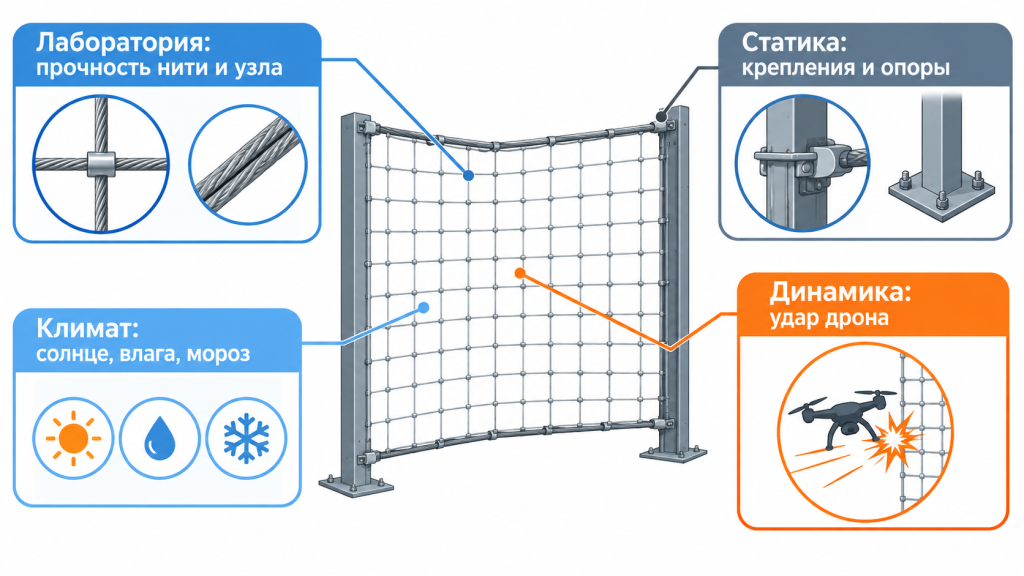

Из каких этапов состоит проверка сетки
Проверка идёт от простого к сложному: сначала образцы, затем конструкция, затем полигон. Каждый этап отвечает на свой вопрос и не заменяет остальные.
| Этап | Что проверяют | Какой вопрос закрывает |
|---|---|---|
| Лабораторные испытания | Разрывная нагрузка нити и узла, удлинение, прочность каната | Достаточно ли прочен материал |
| Статические испытания | Участок полотна, крепёж, тросы и опоры при медленно растущей нагрузке | Что держит каждый элемент по отдельности |
| Климатические испытания | Стойкость к ультрафиолету, влаге, морозу, перепадам температур | Сколько прослужит материал на улице |
| Динамические испытания | Собранная сетка при ударе дрона на скорости | Остановит ли конструкция дрон |
Чем динамическое испытание отличается от статического
Статическая нагрузка растёт медленно, а удар дрона длится доли секунды. Материал, который уверенно держит большой вес, при ударе может вести себя иначе.
При ударе важны эластичность полотна, скорость передачи усилия на тросы и опоры, работа узлов. Кроме того, только динамическое испытание показывает то, что статика не воспроизводит: срабатывает ли взрыватель на нитях и наматываются ли нити на винты.

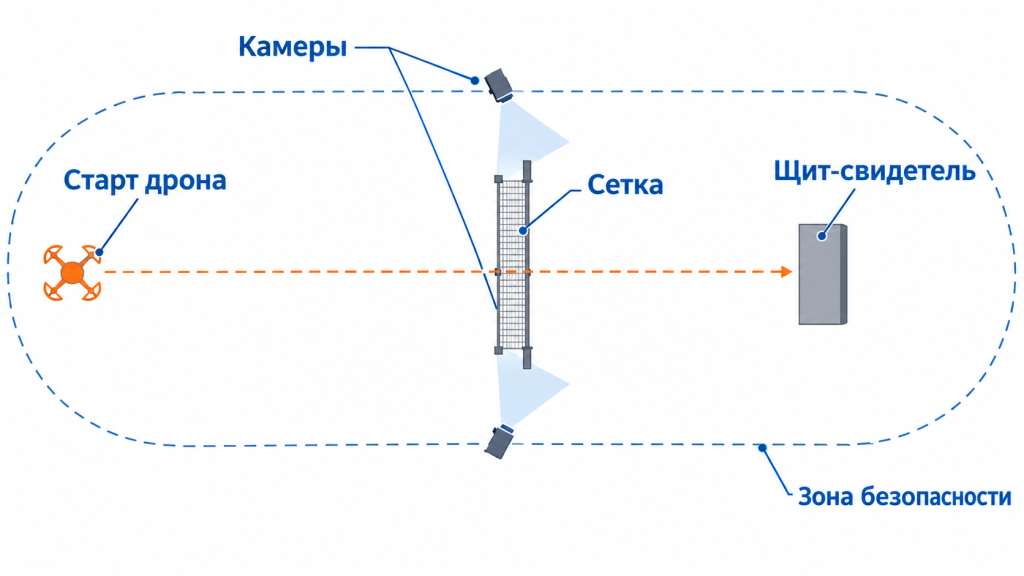

Как проходит динамическое испытание
Испытание проводят на смонтированном участке сетки, в который направляют дрон на заданной скорости. Ход фиксируют высокоскоростной камерой, а за сеткой ставят щит-свидетель.
- Участок монтируют как на объекте: с теми же опорами, тросами и натяжением.
- Позади сетки на заданной дистанции ставят щит-свидетель или имитацию объекта.
- Устанавливают камеры и измеритель скорости.
- Запускают дрон, меняя угол, скорость и точку попадания.
- Осматривают сетку, фиксируют повреждения и при необходимости повторяют попадание.
Какие параметры задают перед испытанием
Перед испытанием фиксируют тип и массу дрона, скорость, угол и точку попадания, тип боевой части и дистанцию до щита. Без этих данных результат нельзя ни повторить, ни сравнить.
| Параметр | Почему важен |
|---|---|
| Масса и тип дрона | Определяют энергию удара |
| Скорость и угол | Прямой удар и удар по касательной дают разный результат |
| Точка попадания | Центр полотна, край у опоры и стык панелей ведут себя по-разному |
| Боевая часть | Инертная проверяет механику, штатная проверяет ещё и подрыв |
| Дистанция до щита | Показывает, достаёт ли поражающее действие до объекта |
| Число попаданий | Показывает, как работает сетка после первого удара |
Как оценивают результат испытания
Главный критерий: остановлен ли дрон и цел ли щит-свидетель. Дополнительно смотрят, в каком состоянии остались полотно, крепления и опоры.
- Остановка дрона: задержан сеткой или прошёл насквозь.
- Подрыв: произошёл на сетке или за ней.
- Щит-свидетель: есть ли следы осколков, ударной волны, пробития.
- Полотно: размер разрыва и распространение повреждения по ячейкам.
- Опоры и крепления: смещение, деформация, обрыв тросов.
- Повторное попадание: выдерживает ли тот же участок второй удар.
Кто проводит динамические испытания
Единого органа, который обязан их проводить, нет. Испытания организуют производители, заказчики и профильные организации с доступом к полигонам.
| Кто | Роль |
|---|---|
| Производитель | Испытания для разработки и подтверждения характеристик |
| Заказчик или эксплуатирующая организация | Приёмочные испытания перед закупкой, часто с независимой комиссией |
| Испытательные лаборатории | Лабораторные, статические и климатические проверки материалов и узлов |
| Профильные организации с полигонами | Динамические испытания с реальными дронами |
Динамическое испытание нельзя провести на обычной испытательной базе: нужны полигон, допуск к работе с боеприпасами или их имитаторами и операторы дронов.
Что говорят об испытаниях нормы
Строительный свод правил СП 542.1325800.2024 предписывает изготовителю при постановке защитной конструкции на производство испытать её динамической нагрузкой. Для сеток построечного типа испытания рекомендуется проводить на опытных образцах элементов опор и сетчатых конструкций.
Единой методики динамических испытаний в своде нет: параметры задаются программой испытаний конкретного изделия. Поэтому результаты разных испытаний сопоставимы только при совпадении условий.
Как понять, что результатам испытаний можно доверять
Надёжность подтверждает протокол, а не фраза «сетка прошла испытания». В нём должны быть условия, методика и результаты, включая неудачные попытки.
- указаны тип и масса дрона, скорость, угол и точка попадания;
- описан монтаж: опоры, тросы, натяжение, ячейка, расстояние до щита;
- есть видеозапись и сведения о том, кто проводил испытание;
- результат дан по нескольким попаданиям, а не по одному удачному;
- испытывали ту же конструкцию, которую поставляют на объект.
Где заказать антидроновые сетки с данными об испытаниях
«Хопёр Сталь» поставляет антидроновые сетки. Перед покупкой запросите протоколы испытаний на выбранное изделие: в них указаны тип дрона, скорость, схема монтажа и результат попадания. Эти условия стоит сопоставить с условиями вашего объекта, потому что сетка, проверенная на одной схеме установки, на другой может вести себя иначе.
