Антидроновые канаты — это стальные канаты для защитных конструкций от БПЛА. Из них делают тросовые ограждения, растяжки опор, несущие тросы и окантовку сеток.
Чаще всего для этого берут канаты двойной свивки диаметром 6–13 мм. Они гибкие, хорошо работают с зажимами и выпускаются по стандартам, которые названы в своде правил СП 542.1325800.2024. Например, канат 6×19 по ГОСТ 2688-80 диаметром 8,3 мм выдерживает до 38 кН, а это почти 4 тонны.
Характеристики антидронового каната
| Характеристика | На что влияет |
|---|---|
| Свивка (Одинарная или двойная) | Гибкость каната |
| Конструкция (6×7, 6×19, 6×25, 6×36) | Гибкость и стойкость к износу |
| Касание проволок (ЛК или ТК) | Срок службы |
| Сердечник (Органический или металлический) | Как канат держит форму в зажимах |
| Прочность проволоки (1370–1960 Н/мм²) | Сколько выдерживает канат |
| Покрытие (Без цинка или оцинкованный) | Срок службы на улице |
Для чего нужны канаты в защите от дронов
Из стальных канатов делают тросовые ограждения, растяжки опор, несущие тросы и окантовку сеток. Канат держит сетку и опоры, а в тросовом ограждении сам служит преградой для дрона.
Свод правил СП 542.1325800.2024 предусматривает тросовые ограждения и растяжки на всех четырёх уровнях защиты: от малых аппаратов до средних.
| Где работает канат | Что делает | Что важно |
|---|---|---|
| Тросовое ограждение | Не даёт дрону пролететь | Прочность и шаг между тросами |
| Несущий трос | Держит сетку, снег и удар | Прочность и гибкость |
| Растяжка | Не даёт опоре упасть | Малая вытяжка, защита от ржавчины |
| Окантовка сетки | Держит край полотна | Гибкость |
Зимой на канатах нарастает лёд. Чем толще канат, тем больше на нём наледи, поэтому брать диаметр «с запасом» не всегда выгодно: растёт нагрузка на опоры.
Чем двойная свивка отличается от одинарной
В канате двойной свивки проволоки сначала скручивают в пряди, а затем пряди — в канат. В канате одинарной свивки проволоки навиты прямо вокруг одной центральной проволоки, поэтому он жёстче и меньше растягивается.
Для антидроновых конструкций чаще берут двойную свивку. Такой канат легко огибает коуши и хорошо держится в зажимах. Одинарную свивку используют на прямых растяжках, где канат не изгибается.
| Свивка | Как устроен канат | Пример | Где использовать |
|---|---|---|---|
| Одинарная | Проволоки вокруг одной проволоки | 1×7, 1×19 | Прямые растяжки |
| Двойная | Проволоки → пряди → канат | 6×19, 6×36 | Несущие тросы, ограждения, окантовка |

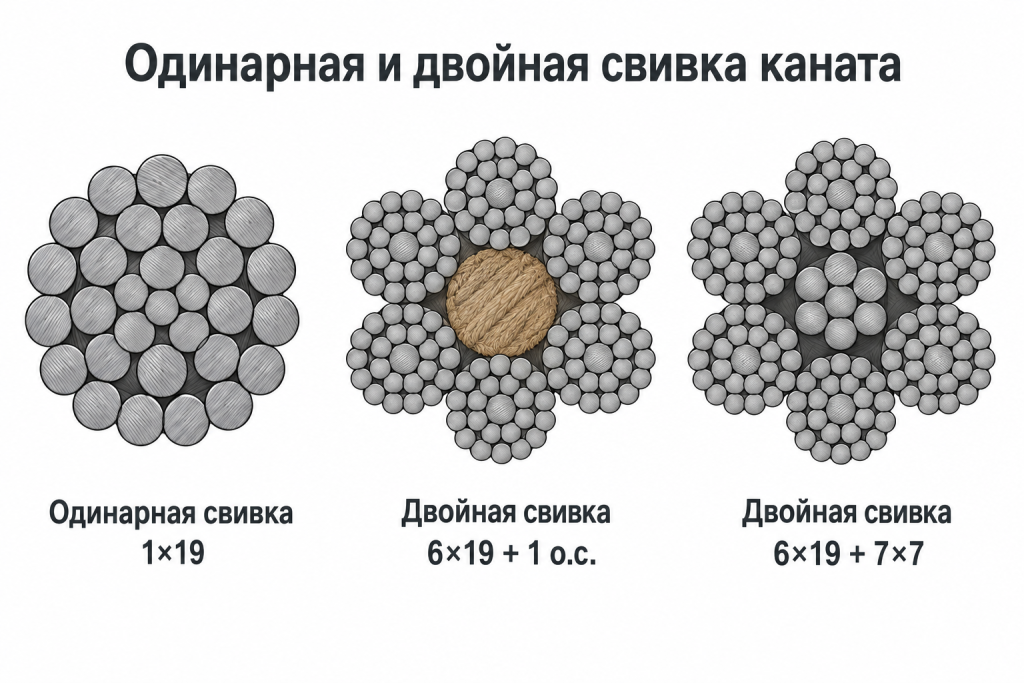

Запись «6×19» означает 6 прядей по 19 проволок. После знака «+» указывают сердечник. «1 о.с.» — органический сердечник, «7×7» — металлический.
По каким ГОСТам выпускают антидроновые канаты
Подходящие стандарты перечислены в своде правил СП 542.1325800.2024. Чаще всего используют канат 6×19 по ГОСТ 2688-80: его проще всего найти в нужном диаметре.
Каждый из этих стандартов описывает один вид каната: его диаметры, вес и прочность.
| ГОСТ | Канат | Сердечник |
|---|---|---|
| ГОСТ 2688-80 | 6×19, тип ЛК-Р | Органический |
| ГОСТ 3069-80 | 6×7, тип ЛК-О | Органический |
| ГОСТ 3066-80 | 6×7, тип ЛК-О | Металлический |
| ГОСТ 3070-88 | 6×19, тип ТК | Органический |
| ГОСТ 3067-88 | 6×19, тип ТК | Металлический |
| ГОСТ 7667-80 | 6×25, тип ЛК-З | Органический |
| ГОСТ 3071-88 | 6×37, тип ТК | Органический |
| ГОСТ 3068-88 | 6×37, тип ТК | Металлический |
| ГОСТ 7669-80 | 6×36, тип ЛК-РО | Металлический |
| ГОСТ 3062-80, 3063-80, 3064-80 | Одинарной свивки 1×7, 1×19, 1×37 | Без сердечника |
Общие правила для всех стальных канатов задаёт ГОСТ 3241-91, а требования к испытаниям — ГОСТ EN 12385-1.
Что означают буквы ЛК и ТК
ЛК означает линейное касание проволок, ТК — точечное. Канаты ЛК меньше изнашиваются изнутри и служат дольше.
При линейном касании проволоки в пряди лежат вплотную вдоль друг друга. При точечном они перекрещиваются и трутся в местах пересечения.
| Обозначение | Что значит | Чем полезно |
|---|---|---|
| ТК | Проволоки перекрещиваются | Простой и недорогой канат |
| ЛК-О | Проволоки одного диаметра | Прочная простая прядь |
| ЛК-Р | Проволоки разного диаметра | Плотная гибкая прядь, самый распространённый тип |
| ЛК-З | Есть тонкие заполняющие проволоки | Канат не сминается в зажимах |
| ЛК-РО | Много проволок разного диаметра | Очень гибкий канат |
Для натянутых ограждений разница между ЛК и ТК небольшая. Она важна там, где канат постоянно проходит через блоки и ролики.
Какой канат выбрать
Для большинства ограждений и несущих тросов подходит канат 6×19. Канат 6×36 гибче, но его тонкие проволоки быстрее ржавеют и истираются.
Правило простое: чем больше проволок в канате того же диаметра, тем они тоньше. Тонкая проволока гнётся легче, но и разрушается от ржавчины быстрее.
| Канат | Проволок в прядях | Гибкость | Срок службы на улице | Где использовать |
|---|---|---|---|---|
| 6×7 | 42 | Низкая | Высокий | Прямые растяжки |
| 6×19 | 114 | Средняя | Средний | Несущие тросы, ограждения, окантовка |
| 6×25 | 150 | Средняя | Средний | Узлы с зажимами |
| 6×36 | 216 | Высокая | Ниже | Узлы с крутыми изгибами, лебёдки |
Сердечник тоже имеет значение. Органический делает канат мягче и легче. Металлический лучше держит форму в зажимах и не впитывает воду, поэтому для растяжек и несущих тросов его выбирают чаще.
Сколько выдерживает канат
Канат 6×19 диаметром 8,3 мм рвётся при нагрузке 35–38 кН, то есть около 3,5–3,9 тонны. Точная цифра зависит от диаметра и прочности проволоки.
Прочность проволоки указывают в маркировке числом: 1570, 1770 и так далее. Чем больше число, тем крепче канат того же диаметра.
| Диаметр, мм | Вес 1000 м, кг | Разрывное усилие, кН (проволока 1570) | Разрывное усилие, кН (проволока 1770) |
|---|---|---|---|
| 5,6 | 117 | 15,8 | 17,8 |
| 6,9 | 177 | 24,0 | 26,3 |
| 8,3 | 256 | 34,8 | 38,2 |
| 9,1 | 305 | 41,5 | 45,5 |
| 9,9 | 359 | 48,9 | 53,5 |
| 11,0 | 462 | 62,9 | 68,8 |
| 12,0 | 527 | 71,8 | 78,6 |
| 13,0 | 597 | 81,3 | 89,0 |
Данные приведены для каната 6×19 по ГОСТ 2688-80. У канатов другой конструкции цифры отличаются.
Важно: это нагрузка, при которой канат рвётся, а не рабочая нагрузка. Рабочую нагрузку определяет проект с запасом прочности. Проволока 1770 вместо 1570 даёт около 10 % прочности без увеличения диаметра.
Диаметры вроде 8,3 или 9,1 мм — не опечатка. Диаметр каната складывается из диаметров его проволок, поэтому редко бывает круглым.
Как читать маркировку каната
Маркировка по порядку показывает диаметр, назначение, марку проволоки, покрытие, способ свивки, прочность проволоки и ГОСТ. Например, «Канат 8,3-Г-I-Ж-Н-1770 ГОСТ 2688-80» — это оцинкованный канат диаметром 8,3 мм, который не распускается после резки, с прочностью проволоки 1770 Н/мм².
| Часть маркировки | Что означает | Что выбрать для защиты от дронов |
|---|---|---|
| 8,3 | Диаметр, мм | По проекту |
| Г | Грузовой канат | Г |
| I | Марка проволоки | I |
| Ж | Оцинкованный для жёстких условий (С — средние, ОЖ — особо жёсткие) | Ж, у моря и на химических заводах — ОЖ |
| Н | Не распускается после резки | Н |
| О | Односторонняя свивка (если буквы нет — крестовая) | Крестовая: канат меньше раскручивается |
| 1770 | Прочность проволоки, Н/мм² | 1570 или 1770 |
Если в маркировке нет буквы покрытия, канат без цинка. Для уличной конструкции такой канат быстро ржавеет.
